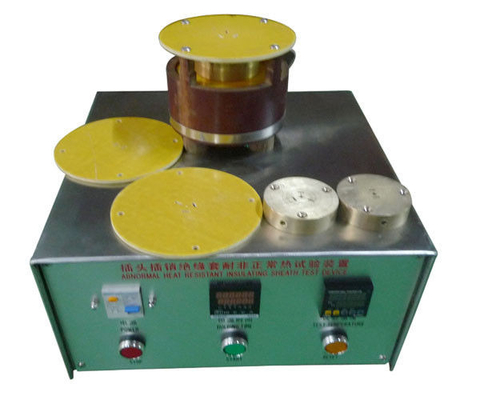

অস্বাভাবিক তাপ প্রতিরোধ টেস্টিং মেশিন চিত্র 40 প্লাগ পিন ভেতরে অন্তরণ IEC60884-1

পণ্যের বর্ণনা

IEC60884-1 চিত্র 40 প্লাগ পিনের পরীক্ষা যন্ত্রের ভেতরে অন্তরক অন্তরণ তাপ অস্বাভাবিক তাপ

1. পণ্য তথ্য:

আইইসি 60884 1 চিত্র 40 অনুযায়ী, প্লাগ পিনের ভেতরের অন্তরকে অন্তরকভাবে আবর্তনের অস্বাভাবিক তাপ পরীক্ষার প্রতিরোধের নির্ণয় করার জন্য, এই পরীক্ষার যন্ত্রপাতিগুলির মধ্যে একটি অন্তরক প্লেট A এবং একটি ধাতব অংশ রয়েছে। বি: এই দুটি অংশগুলির মধ্যে 3 মিমি একটি বায়ু স্থান থাকবে। প্রদান করা হবে এবং এই দূরত্ব অর্থ মাধ্যমে প্রাপ্ত করা হবে যা পিনের চারপাশে বায়ু সঞ্চালন ক্ষতিগ্রস্ত না।

মান:

আইইসি 60884-1-চিত্র 40, ভিডিই 0620-বিল্ড 39।

প্রযুক্তিগত পরামিতি:

অংশ অন্তরণ একটি:

পুরু 5 ± 0.2 মিমি, প্রাসঙ্গিক মানক শীট প্রদত্ত প্লাগের সংযুক্তি মুখটির সর্বোচ্চ অনুমতিযোগ্য মাত্রার দ্বিগুণ ব্যাসের সমান।

মেটাল অংশ বি:

দৈর্ঘ্য 20 মিমি বেশী, পিতল, পাঁচ টুকরা, প্রতিস্থাপিত করা যাবে;

অন্তরণ বোর্ড এবং ধাতু অংশ মধ্যে গ্যাপ বি: 3 মিমি, ক্রস বায়ুচলাচল পার্শ্ববর্তী নিশ্চিত

তাপদ্বয় এবং ধাতু অংশ বি মধ্যে দূরত্ব: 7 মিমি;

মেটাল অংশ বোল্ট গর্ত বি: 0.1 মিমি বেশী;

কে-টাইপ বৈদ্যুতিক হিটার দিয়ে সজ্জিত, আমদানি করা উচ্চ নির্ভুলতা ডিজিটাল-প্রদর্শন টেবিল
