IEC60068-2-75 বৈদ্যুতিক সরঞ্জামগুলির জন্য যান্ত্রিক শকগুলি প্রতিরোধ করতে স্প্রিং ইমপ্যাক্ট হাতুড়ি

প্রজেক্ট সারসংক্ষেপ

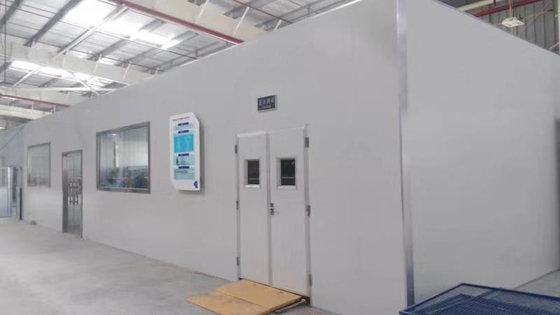

বৈদ্যুতিক ওয়াটার হিটারের শক্তি দক্ষতা পরীক্ষাগারটি নিম্নলিখিত মান এবং নির্দিষ্টকরণ অনুসারে ডিজাইন এবং নির্মিত হয়েছে:

1-1 পণ্য পরীক্ষার মান:

গার্হস্থ্য জলের স্টোরেজ বৈদ্যুতিক জল হিটারগুলির জন্য পারফরম্যান্স পরীক্ষার পদ্ধতি IEC

এসএএসও 1858

প্রতিটি পরিমাপের 1-2 পরিমাপ এবং নিয়ন্ত্রণের নির্ভুলতা

পরিমাপের পয়েন্ট এবং যথার্থতা

নিয়ন্ত্রণ পয়েন্ট এবং নির্ভুলতা

২-৩ পরীক্ষাগারের সক্ষমতা

এই পরীক্ষাগারটি বৈদ্যুতিক জল হিটারের শক্তি দক্ষতা পরীক্ষার জন্য নিবেদিত একটি বেসিক পরীক্ষাগার। নিম্নলিখিত পরীক্ষাগুলি পরীক্ষামূলক অবস্থার অধীনে সম্পাদন করা যেতে পারে:

1.24 ঘন্টা শক্তি খরচ সহগ

2. গরম জলের আউটলেট হার সনাক্তকরণ;

3. উত্তাপ পরীক্ষা

4. ইনপুট শক্তি পরীক্ষা

5. অন্তরণ সময় পরীক্ষা;

Power. বিদ্যুৎ ব্যবহার পরীক্ষা

Water. জল খাওয়ার পরীক্ষা

8. উচ্চ তাপমাত্রা এবং উচ্চ আর্দ্রতা পরীক্ষা

9. নিম্ন তাপমাত্রা পরীক্ষা

10. বৈদ্যুতিক ওয়াটার হিটার স্ট্যান্ডার্ডে প্রয়োজনীয় অন্য পরীক্ষার আইটেমগুলি

1-4-1 পরীক্ষিত মেশিনের ধরণ:

l ঝুলন্ত বৈদ্যুতিক ওয়াটার হিটার, উল্লম্ব বৈদ্যুতিক ওয়াটার হিটার, দ্রুত গরম করার বৈদ্যুতিক ওয়াটার হিটার।

l 1-4-2 সনাক্তকরণের ক্ষমতা:

l একই সাথে 6 টি পরিবারের বৈদ্যুতিক ওয়াটার হিটারগুলি পরীক্ষা করতে পারে।

ঠ

l দ্বিতীয়, পরিকাঠামো পরিকল্পনা:

২.১ পারফরম্যান্স (শক্তি দক্ষতা) পরীক্ষাগার:

ll পরীক্ষাগার ঘর: দৈর্ঘ্য × প্রস্থ × উচ্চতা: 6800 মিমি × 3800 মিমি × 3200 মিমি; (ডাবল-পার্শ্বযুক্ত স্টিল প্লেটের অভ্যন্তরে উচ্চ ঘনত্বের 100 মিমি রক উলের ইনসুলেশন বোর্ড ব্যবহার করে এবং অ-দাহ্য বা শিখা-retardant উপকরণ ব্যবহার করে, উপাদান দহন কর্মক্ষমতা একটি স্তর পৌঁছেছে);

l l পরীক্ষাগারের দরজা: উচ্চতা: প্রস্থ: 2200 মিমি: 1200 মিমি, ডাবল-ওপেনিং দরজা, দরজাতে পর্যবেক্ষণ উইন্ডো সহ ফিলিপস ট্রাই-প্রুফ ফ্লুরোসেন্ট ল্যাম্প (শীর্ষ মাউন্টযুক্ত ইনস্টলেশন) দিয়ে আলোকসজ্জা, আলোকসজ্জা উপরে 1 মিটার উচ্চতায় পরিমাপ করা হয়েছে স্থলটি 400lx এর চেয়ে কম হবে না;

এলএলগ্রাউন্ড: ফোমড 3 মিমি স্টেইনলেস স্টিল ফ্লোর, ভাল ইনসুলেশন এবং নন-স্লিপ পারফরম্যান্স;

l অ্যাক্সেস নিয়ন্ত্রণ: অ্যাক্সেস নিয়ন্ত্রণ সিস্টেম সহ।

কাজের শর্তসমূহ: 1) তাপমাত্রা: 10 ° C থেকে 50 ° C থেকে স্থায়ী, স্থিতিশীল রাষ্ট্র পরিবর্তন হার ≤ ± 0.3 ° C / 10h, অনুভূমিক তাপমাত্রা অসমত্ব ≤1 ° C, উল্লম্ব বন্টন গ্রেডিয়েন্ট ≤0.6 ° C / m; 2) আর্দ্রতা: 40% --- 85% আরএইচ, স্থিতিশীলতা 3%, নির্ভুলতা + 1%; 3) বাতাসের গতি: কোনও স্পষ্ট বাঞ্ছনীয় নয়, বায়ুর গতি .20.25 মি / সে।

পরিবেশগত তাপমাত্রা এবং আর্দ্রতা নিয়ন্ত্রণ ব্যবস্থা: 3.1 হিমায়ন এবং হিটিং সিস্টেম:

l রেফ্রিজারেশন: জল-শীতল ইউনিট, রেফ্রিজারেশন ইউনিটের সংহত নকশা, প্লাস্টিকের স্প্রে সম্পূর্ণরূপে বদ্ধ ইউনিট কভার, জারা প্রতিরোধের, সুন্দর। তীব্র ঠান্ডা এবং প্রচণ্ড উত্তাপের কঠোর পরিবেশের পরিস্থিতি সহ্য করতে সক্ষম।

l রেফ্রিজারেশন সিস্টেমটি সাধারণভাবে উন্মুক্ত ওয়ার্কিং মোড গ্রহণ করে এবং রেফ্রিজারেশন সিস্টেমের আউটডোর ইউনিটে অ্যান্টি-কম্পন এবং শব্দ কমানোর ব্যবস্থা রয়েছে।

l হিটিং: যখন ফ্যান কাজ করা বন্ধ করে দেয়, তখন গরমকে আরও বেশি গরম করা সুরক্ষা দেওয়া বন্ধ করা যায় এবং গরম নলটি সহজেই প্রতিস্থাপন করা যায়।

lAir duct: বায়ু নালীটি যুক্তিসঙ্গতভাবে এবং সুন্দরভাবে ডিজাইন করা হয়েছে, এবং খালি বাতাস এবং রিটার্ন বায়ু নিচে রয়েছে। বায়ু নালী উপাদানগুলি যুক্তিসঙ্গত এবং বজায় রাখা সহজ।

l ডিফ্রস্টিং: সিস্টেমটি একটি স্বয়ংক্রিয় ডিফ্রস্ট ফাংশন সহ সজ্জিত হতে পারে।

l গরম নল সহজেই প্রতিস্থাপন করা যেতে পারে;

৩.২ হিউমডিফিকেশন সিস্টেম

lHumidization জলের ট্যাঙ্ক স্টেইনলেস স্টিল দিয়ে তৈরি

l জলের ট্যাঙ্কে স্বয়ংক্রিয়ভাবে জল স্তর নিয়ন্ত্রণ ফাংশন, জলের ঘাটতি এবং ওভারফ্লো সুরক্ষা কার্য রয়েছে;

l হিউমিডিফায়ার ইলেক্ট্রোড হিটিং, নিয়মিত পরিষ্কার এবং নিকাশী কাজের জন্য সুবিধাজনক, এবং নিরোধক ব্যবস্থা গ্রহণ;

l পার্টি এ হিউমিডিফায়ার অবস্থানে জল সরবরাহ এবং নিকাশী পাইপ সরবরাহ করে;

3.3 তাপমাত্রা এবং আর্দ্রতা সামঞ্জস্য সিস্টেম

তাপমাত্রা এবং আর্দ্রতা নিয়ন্ত্রণ যন্ত্র: তাপমাত্রা এবং আর্দ্রতা নিয়ামক: জাপান এসআর 98, আরএস 485 যোগাযোগ; সিম্যান্টন সলিড স্টেট রিলে;

l উচ্চারণ এবং আর্দ্রতা পরিমাপ: তাপমাত্রা এবং আর্দ্রতা পরিমাপ করতে উচ্চ-নির্ভুলতা পিটি 100 প্ল্যাটিনাম প্রতিরোধের সেন্সর, শুকনো এবং ভেজা বাল্ব পদ্ধতি গ্রহণ করুন;

l তাপমাত্রা এবং আর্দ্রতা নিয়ন্ত্রণ: তাপমাত্রা, আর্দ্রতা এবং বাতাসের গতি নিয়ন্ত্রণ: ইনডোর রেফ্রিজারেশন এবং হিটিং রেফ্রিজারেশন ইউনিট, বাষ্পীভবনকারী, হিউমডিফায়ার্স, হিটিং পাইপস, অ্যালুমিনিয়াম অ্যালো, রিটার্ন এয়ার নলগুলি, শীতাতপনিয়ন্ত্রক পাখি, ইত্যাদি এবং হিটিং পাইপের জোড়া দ্বারা অর্জন করা হয় heating ইনডোর হিটিংয়ের জন্য, উভয় পক্ষই অভ্যন্তরীণ তাপমাত্রার সুনির্দিষ্ট নিয়ন্ত্রণ সম্পূর্ণ করার জন্য অ-ওভারশুটিং পিআইডি অ্যালগরিদম ব্যবহার করে এবং হিটিং, প্রেসগুলি এবং অনুরাগীদের ম্যানুয়াল বা স্বয়ংক্রিয় নিয়ন্ত্রণের জন্য সরঞ্জাম নিয়ন্ত্রণ করে। আর্দ্রতা এবং ডিহমিডিফায়ার পরীক্ষাগারের আর্দ্রতা নিয়ন্ত্রণ অর্জনের জন্য নিয়ন্ত্রণের সাথে সহযোগিতা করে। শীতাতপনিয়ন্ত্রণ পরীক্ষাগারের বায়ু নালী একটি কেন্দ্রীয় স্বতন্ত্র বায়ু খাঁড়ি হিসাবে নকশা করা হয়েছে, এবং একটি কম রিটার্ন বায়ু একটি বায়ু নালী সঙ্গে বেস বায়ু নালী। ইনলেট এবং রিটার্ন এয়ার ফ্যানগুলি পরীক্ষাগারের তাপমাত্রা এবং আর্দ্রতা নিয়ন্ত্রণ নিশ্চিত করার জন্য ক্লোজড লুপ এয়ার পাথ তৈরির জন্য ডিজাইন করা হয়েছে। রেফ্রিজারেশন ইউনিট, বাষ্পীভবন এবং শীতাতপনিয়ন্ত্রণ ফ্যান অ্যালুমিনিয়াম খাদ রিটার্ন এয়ার নালী মাধ্যমে শীতাতপনিয়ন্ত্রণ পরীক্ষাগারের অভ্যন্তরীণ তাপমাত্রা অর্জন করতে ব্যবহৃত হয়।

৩.৪ সুরক্ষামূলক ব্যবস্থা: রেফ্রিজারেশন এবং শীতাতপনিয়ন্ত্রণ সরঞ্জামগুলির অবশ্যই ফেজ সিকোয়েন্স সুরক্ষা, ওভারকন্টেন্ট সুরক্ষা, উচ্চ এবং নিম্ন ভোল্টেজ সুরক্ষা, চলমান জল সুরক্ষা, অতিমাত্রায় সুরক্ষা, ধোঁয়ার অ্যালার্ম, জলের ঘাটতি সুরক্ষা, অ্যান্টি-শুকনো জ্বলন্ত সুরক্ষা ইত্যাদি থাকতে হবে এবং শব্দ এবং হালকা অ্যালার্ম ডিভাইস, এবং জরুরি প্রয়োজনে জরুরি বিদ্যুত বন্ধ।

৩.৩ অন্যান্য: বৈদ্যুতিক ওয়াটার হিটার পারফরম্যান্স পরীক্ষাগার ছাড়াও স্যাম্পলিং (প্রকার পরিদর্শন) পরীক্ষাগার, নির্ভরযোগ্যতা পরীক্ষাগার এবং যন্ত্রাংশ পরীক্ষাগার সমস্ত তাপমাত্রা নিয়ন্ত্রণ করতে কেন্দ্রীয় শীতাতপ নিয়ন্ত্রণ ব্যবস্থা ব্যবহার করে।

System জল সিস্টেমের বেসিক ফাংশন : এটি প্রিট্রেটমেন্ট , জলের স্টোরেজ, প্রেসারাইজেশন, ভোল্টেজ স্থিতিশীলতা, স্বয়ংক্রিয় খসড়া, নিকাশী, হিটিং, কুলিং, এবং তাপ সংরক্ষণের পাশাপাশি প্রচলিত সুরক্ষা সুরক্ষা যেমন নিম্ন জলের স্তর, স্পীলেজ এর মূল কাজগুলি রয়েছে , এবং গুরুত্বপূর্ণ বৈদ্যুতিক উপাদান এবং শক্তি। উপাদানগুলির অস্বাভাবিক অপারেটিং স্থিতির অ্যালার্ম এবং সুরক্ষা ফাংশন, প্রতিটি পরীক্ষাগার অপেক্ষাকৃত স্বতন্ত্র এবং অংশীদারি জল সরবরাহ ব্যবস্থার সাথে সম্পর্কিত।

। Temperature অবিচ্ছিন্ন তাপমাত্রার জলের ট্যাঙ্ক: পরীক্ষাগারটি 2000L জলের ট্যাঙ্কে সজ্জিত। প্রতিটি জলের ট্যাঙ্কে একটি আলোড়ন ফাংশন রয়েছে। জলের ট্যাঙ্কে জলের পরিমাণের কার্যকারিতা প্রদর্শনের জন্য একটি যান্ত্রিক প্রদর্শন এবং একটি নিয়ন্ত্রণ মন্ত্রিসভা মিটার রয়েছে has একই সময়ে, জলের ট্যাঙ্ক নকশা অভ্যন্তরীণ পরিষ্কার এবং রক্ষণাবেক্ষণের জন্য সুবিধাজনক। ট্যাঙ্ক উপাদান উচ্চ পালিশ 304 স্টেইনলেস স্টিল দিয়ে তৈরি।

Ø Ø জলের তাপমাত্রার ব্যাপ্তি: জলের ট্যাঙ্কে স্বাধীন গরম এবং শীতলকরণের ক্ষমতা রয়েছে এবং তাপমাত্রা 10 ℃ -35 ℃ এর মধ্যে সজ্জিত এবং নিয়ন্ত্রণ করা যায়;

Pressure pressure জলের চাপ: পাইপলাইন চাপ স্থিতিশীল, এবং চাপ ট্যাঙ্ক সেট করা হয়। সমস্ত স্টেশন চালু আছে এবং একই সাথে সর্বোচ্চ প্রবাহ প্রবেশ করা হবে। সর্বাধিক ডিজাইনের জলের চাপ 1.2Mpa। সিস্টেমটি স্টেশনের জলের আউটলেটে জলচাপ এবং জলের চাপ সেট করে। জলের চাপটি ধারাবাহিকভাবে রাখা হয়, এবং পাইপলাইনের আউটলেটটির পয়েন্টারটি পয়েন্টার প্রেসার গেজ ইনস্টল করার জন্য ডিজাইন করা হয়

Flow flow জলের প্রবাহ: 0.3 এমপিএর জলচাপের অধীনে স্ট্যান্ডের আউটলেট জল প্রবাহ ≥20L / মিনিট হয় এবং প্রতিটি আউটলেট একটি জয়েন্ট এবং ভাল্ব দিয়ে সজ্জিত থাকে Ø

Ø Ø নিরোধক এবং তাপ নিরোধক ক্ষমতা: সমস্ত জল সরবরাহ পাইপ এবং জলের ট্যাঙ্কগুলি গ্রীষ্মে জলের ফোটা এবং শীতে শীতকালে জমে যাওয়া রোধ করার জন্য নিরোধক এবং তাপ নিরোধক ক্ষমতা থাকা উচিত;

Ø Ø জলের ট্যাঙ্কের তাপমাত্রা নিয়ন্ত্রণ: প্রতিটি পানির ট্যাঙ্কের সেট পানির তাপমাত্রা এবং প্রকৃত আউটলেট জলের তাপমাত্রার মধ্যে বিচ্যুতি 1 ডিগ্রি সেন্টিগ্রেড থেকে কম হয়, সেট তাপমাত্রায় পৌঁছানোর পরে, প্রতিদিনের ক্রিয়াকলাপের সময় স্থিতিশীল নিয়ন্ত্রণের নিশ্চয়তা দেওয়া হয়। তাপমাত্রা ওঠানামা পরিসীমা সেট মান ± 2; সি থেকে অতিক্রম করে না, নির্ভুল, দ্রুত প্রতিক্রিয়া তাপমাত্রা সেন্সর এবং সংগ্রহ এবং পরীক্ষার বক্ররেখা সংরক্ষণ;

Ø Ø স্বয়ংক্রিয় জলের খাঁড়ি এবং নিকাশী ক্ষমতা: প্রতিটি জলের ট্যাঙ্কের জলের খাঁড়ি এবং নিকাশী দুটি ধরণের স্বয়ংক্রিয় নিয়ন্ত্রণ এবং ম্যানুয়াল নিয়ন্ত্রণ দ্বারা সজ্জিত। নরম জল এবং কলের জল স্বয়ংক্রিয়ভাবে নিয়ন্ত্রণ মন্ত্রিসভা প্রদর্শনের মাধ্যমে জল এবং নিষ্কাশন পরিমাণ নির্ধারণ করতে যোগ করা যেতে পারে। খাঁড়ি এবং নিকাশী প্রবাহ 100L / মিনিটের চেয়ে বেশি;

Ote ote রিমোট অপারেশন এবং পর্যবেক্ষণের ক্ষমতা: নিয়ন্ত্রণ মন্ত্রিসভার প্যানেলে জলের তাপমাত্রা এবং জলের চাপের মতো প্যারামিটারগুলি সেট করা যায় এবং গরমকরণ, শীতলকরণ, প্রচলন পাম্প, চাপ পাম্প, জলের খাঁড়ি পাম্প এবং নিকাশী পাম্পগুলি খোলা যেতে পারে এবং বন্ধ করে দেয়। জলের পরিমাণ, প্রকৃত জলের তাপমাত্রা, প্রকৃত জলের চাপ, তাত্ক্ষণিক প্রবাহ, মোট প্রবাহ ইত্যাদি;

Ø সুরক্ষা সুরক্ষা ক্ষমতা: জলের ট্যাঙ্কে ওভারফ্লো, ফুটো এবং নিম্ন জলের স্তরগুলির জন্য সুরক্ষা নকশা রয়েছে এবং হিটিং পাইপ এবং রেফ্রিজারেশন ইউনিটে পানির স্তর কম সংরক্ষণ, নিম্ন তাপমাত্রা এবং উচ্চ তাপমাত্রা সুরক্ষা ইত্যাদি রয়েছে Ø

। Ø জল ব্যবস্থার ভাল নির্ভরযোগ্যতা এবং রক্ষণাবেক্ষণযোগ্যতা থাকা উচিত। জল ব্যবস্থার জন্য সাধারণ স্পেয়ার পার্টস (সোলোনয়েড ভালভ, হ্যান্ড ভালভ ইত্যাদি) কমপক্ষে দ্বিগুণ স্ট্যান্ডার্ড কনফিগারেশন কনফিগার করা দরকার। জল সিস্টেম পাইপলাইনগুলি যুক্তিসঙ্গতভাবে সুন্দর এবং পাইপলাইনগুলি পরিষ্কার। সনাক্তকরণ, ঝুলন্ত পরিচয় প্লেট, রক্ষণাবেক্ষণ এবং রক্ষণাবেক্ষণের জন্য সুবিধাজনক, 3 বছরের ব্যবহারের সাথে মেটাতে পারে এমন জল কঠোরতা পরীক্ষার রিএজেন্ট এবং জল কঠোরতা সামঞ্জস্যকারী রিজেন্ট দিয়ে সজ্জিত;

System জল সিস্টেমের উপাদান উপাদান : উপরের সমস্ত জলের ট্যাঙ্ক, পাম্প, জলের পাইপ এবং অন্যান্য পাইপ ফিটিং 304 স্টেইনলেস স্টিল দিয়ে তৈরি, যা গ্যারান্টি দেয় যে 10 বছরেরও বেশি সময় ধরে পরিষেবা জীবনে কোনও জল জং বা জলের ফুটো থাকবে না guaran ।

Water water জল ব্যবস্থার প্রধান উপাদান: ধ্রুবক তাপমাত্রার জলের ট্যাঙ্ক, রেফ্রিজারেশন সিস্টেম, পাইপলাইন হিটার, বুস্টার পাম্প, প্রচলিত জল পাম্প, পাইপলাইন সোলোনয়েড ভালভ, তাপমাত্রা সংবেদক পিটি 100, চাপ সেন্সর, ফ্লো মিটার ইত্যাদি

ধ্রুবক তাপমাত্রা এবং চাপ জল সরবরাহ ব্যবস্থা:

1. জলের তাপমাত্রা নিয়ন্ত্রণযোগ্য, পরিসীমা: 6 ~ 60 ℃ ± 0.5 ℃ (জলের খাঁড়ি পাইপে) সাধারণত 15 15 25 ℃ সেট করা যায় এবং জলের তাপমাত্রার যথাযথতা সামঞ্জস্যকরণের পরিসীমা ± এর সীমার মধ্যে স্থায়ী হতে হবে be 0.5 ℃ থেকে ± 5 ℃;

2. জলচাপের পরিসীমা: 0.02MPa ~ 1.2 MPa ± 0.05MPa নির্বিচারে সামঞ্জস্য করা যায়। সাধারণত ব্যবহৃত পানির চাপগুলি হ'ল 0.2 এমপিএ, 0.275 এমপিএ, 0.4 এমপিএ, 0.6 এমপিএ, 0.7 এমপিএ, 0.8 এমপিএ, 1.0 এমপিএ;

3. কাজের জলের চাপের রিয়েল-টাইম প্রদর্শন;

৪. জল সরবরাহ: সর্বাধিক জল সরবরাহ 2T / ঘন্টা, যা নির্বিচারে 0 ~ 40L / মিনিটের সীমার মধ্যে সামঞ্জস্য করা যায় এবং ধ্রুবক হতে পারে (আমদানিকৃত গ্রানডফোস বুস্টার পাম্প, ইতালীয় ভার্ম ভোল্টেজ নিয়ন্ত্রক, ইমারসন বা মিতসুবিশি ইনভার্টার, জার্মানি ব্যবহার করে) জল প্রবাহের ইঙ্গিত সহ জাপান ইয়োকোগাওয়া জল প্রবাহের মিটার) লুচ প্রেসার সেন্সর, সাধারণত ব্যবহৃত প্রবাহের হার 2L / মিনিট, 5 এল / মিনিট, 10 এল / মিনিট, সর্বাধিক জল সরবরাহ 3 টি / ঘন্টা;

5, জল সরবরাহ ট্যাঙ্ক 2000L জল সরবরাহের ট্যাঙ্ক, জল গ্রহণের স্বয়ংক্রিয় নিয়ন্ত্রণ, স্বয়ংক্রিয় জল স্তর নিয়ন্ত্রণ;

W. বিভিন্ন সুরক্ষা ক্রিয়াকলাপের সাথে যেমন জলের ঘাটতি, জলের স্তর, ওভার তাপমাত্রা, ফুটো ইত্যাদি E প্রতিটি পরীক্ষার অবস্থানটি কলের একটি সেট দিয়ে সজ্জিত। পানির তাপমাত্রা প্রয়োজনীয়তা পূরণ করে তা নিশ্চিত করার জন্য প্রতিটি সেট কল একটি তামা G1 / 2 "বল ভালভ দিয়ে সজ্জিত করা হয়;

নিকাশী ব্যবস্থা:

নিকাশী: নিকাশী দ্বৈত-পাইপ নিকাশী গৃহীত হয়: পাইপগুলির মধ্যে একটিটি একটি পুনর্ব্যবহারযোগ্য জলের ট্যাঙ্কে নিষ্কাশন করা হয়। ড্রেন পুনরুদ্ধার পদ্ধতিটি ওয়াটার হিটার থেকে পুনরুদ্ধারের পানির ট্যাঙ্কে গরম জল স্রাব করতে ধ্রুবক চাপের পাইপের চাপ ব্যবহার করে এবং পরীক্ষামূলক মেশিনে ধ্রুবক তাপমাত্রার জলকেও ইনজেক্ট করে। পরীক্ষার পরে, ওয়াটার হিটারের পানির কিছু অংশ পুনরুদ্ধার না করে প্রাকৃতিকভাবে নিকাশী পাইপের আরও একটি সেট নিকাশীতে ফেলে দেওয়া উচিত।

পরীক্ষাগার ওয়ার্কস্টেশন নকশা

5.1 বৈদ্যুতিক ওয়াটার হিটার কর্মক্ষমতা (শক্তি দক্ষতা) পরীক্ষাগার:

রূপান্তরকারী বিদ্যুৎ কেন্দ্র: দুটি থ্রি-ফেজ তিন ধাপ তিন-ফেজ বৈদ্যুতিন সংকেতের মেরু বদল বিদ্যুৎ সরবরাহ; ক্ষমতা: 45 কেভিএ / ইউনিট; ভোল্টেজ 230V / 415V (একক-পর্যায় 5-300V সামঞ্জস্যযোগ্য), নির্ভুলতা ± 1%; ফ্রিকোয়েন্সি: 47-63Hz সামঞ্জস্যযোগ্য, 50Hz, 60Hz স্থির, 2F (2 বার), 4F (4 বার), 400Hz (alচ্ছিক), নির্ভুলতা ± 0.05%; তরঙ্গরূপে বিকৃতি:% 3%।

টেস্ট হ্যাঙ্গার:

1) 2 সারি, একতরফা ঝুলন্ত, প্রতি সারিতে 3 টি স্টেশন, পরীক্ষাগারের পাশের প্রাচীরের নিকটে, আকার 1200 মিমএক্স900 মিমি 2000 মিমি;

2) উপাদান: ইস্পাত ফ্রেম কাঠামো + 18 ম্যাট কালো ম্যাট পেইন্ট, 500 কেজি / স্টেশন বহন;

3) হুক: স্টেইনলেস স্টিল (ইনসুলেশন প্যাড সহ), বাম এবং ডান সরানো যেতে পারে (স্থায়ী ব্যবধান), এবং হুকের উচ্চতা মাঝারি;

4) টেস্ট কর্নার প্লেট: প্রতিটি ঘরে কমপক্ষে একটি স্ট্যান্ডের একটি পরীক্ষা কর্নার প্লেট থাকে;

5) বেঞ্চ মিটার বক্স: চাপযুক্ত চাপ, বৈদ্যুতিক পরামিতি, প্রবাহের হার, খাঁড়ি এবং ড্রেনের তাপমাত্রা (1 প্রতিটি / কার্য কেন্দ্র), সহজ পর্যবেক্ষণের জন্য সামনের কাঁচের উইন্ডো এবং সহজ রক্ষণাবেক্ষণের জন্য পিছনে ধাতব দরজা;

6) জল সরবরাহ পাইপলাইন হ'ল পিপিআর পাইপলাইন, ইনসুলেশন স্তর সহ, প্রতি স্টেশন ভালভ এবং জয়েন্টগুলির 1 সেট;

তথ্য সংগ্রহ:

• বৈদ্যুতিক প্যারামিটার পরীক্ষক: বৈদ্যুতিক পরিমাপ যন্ত্রগুলির যথার্থতা + 0.5% এর কম হওয়া উচিত নয়, শক্তি গ্রহণের পরিমাপের জন্য যন্ত্রগুলি পরিমাপ করার যথার্থতা 0.01KW.H এবং সময় পরিমাপের জন্য পরিমাপের যন্ত্রগুলির যথার্থতা + 1s / ঘন্টা হয়। 1 সেট, ভোল্টেজ, বর্তমান, শক্তি, জ্বালানি খরচ, সময়, ফ্রিকোয়েন্সি ইত্যাদি প্রদর্শন করতে পারে, সাইটে প্রদর্শন + ডেটা অর্জন, নেটওয়ার্ক ট্রান্সমিশন + কম্পিউটার প্রসেসিং, স্টোরেজ অন সাইট প্রদর্শন + ডেটা অর্জন, নেটওয়ার্ক ট্রান্সমিশন + কম্পিউটার প্রসেসিং, স্টোরেজ;
• তাপমাত্রা পরিদর্শন যন্ত্র, পরীক্ষাগারের প্রতিটি স্টেশনে 15 টি থার্মোকল, প্রতিটি স্টেশন দুটি সাঁজোয়া প্ল্যাটিনাম প্রতিরোধক দিয়ে সজ্জিত; সাইটে একক-চ্যানেল চক্র প্রদর্শন + সমস্ত চ্যানেলের ডেটা অধিগ্রহণ, নেটওয়ার্ক ট্রান্সমিশন + কম্পিউটার প্রসেসিং, স্টোরেজ; ই টাইপ ফিলামেন্ট থার্মোকৌপল (0.5 কে মধ্যে নির্ভুলতা), পরিমাপের জন্য সাঁজোয়া প্ল্যাটিনাম প্রতিরোধের সাথে সহযোগিতা করুন, সঠিকতা 100 ডিগ্রি ত্রুটি 0.2 ডিগ্রির চেয়ে বেশি নয়
• প্রতিটি স্টেশনের একটি বৈদ্যুতিন চৌম্বকীয় ফ্লোমিটার থাকে, পাইপলাইনটিতে একীভূত হয়, অন সাইট ডিসপ্লে, নেটওয়ার্ক ট্রান্সমিশন + কম্পিউটার প্রসেসিং, স্টোরেজ, সামঞ্জস্যযোগ্য প্রবাহ হার 2-2LL / মিনিট, স্তর 5 যথার্থতা।
• পাইপলাইনে ইনস্টল করা পয়েন্টার প্রেসার গেজ (১.MP এমপিএ) ঘটনাস্থলে প্রদর্শিত; বৈদ্যুতিন চাপ সেন্সর, ডেটা অর্জন, নেটওয়ার্ক ট্রান্সমিশন + কম্পিউটার প্রসেসিং, স্টোরেজ;
• ইন্টিগ্রেটেড পরিমাপ এবং নিয়ন্ত্রণ ব্যবস্থা বিভিন্ন তথ্য সংগ্রহ, বিশ্লেষণ, প্রক্রিয়াকরণ, রিপোর্টিং এবং স্টোরেজ পরিচালনা করে; এটি প্রতিটি স্টেশন পরিদর্শন করার জন্য গতিশীলভাবে সক্ষম করতে পারে; সংলগ্ন স্টেশন সেন্সরগুলি গতিশীলভাবে সংহত করা যায়।

সফ্টওয়্যার সিস্টেম ফাংশন

সিস্টেম সুরক্ষা

বিক্রয়-পরে পরিষেবা এবং প্রযুক্তিগত প্রশিক্ষণ প্রোগ্রাম

1. পণ্য ওয়ারেন্টি সময়কাল, বিক্রয় পরে পরিষেবা এবং পরিষেবা সিস্টেমের প্রতিশ্রুতিবদ্ধ

1.1 প্রোডাক্ট ওয়ারেন্টি পিরিয়ড কমিটমেন্ট

সংস্থাটি প্রতিশ্রুতি দেয় যে ক্রেতার সরবরাহকৃত পণ্যগুলি বিডিং ডকুমেন্টগুলির প্রয়োজনীয়তা অনুসারে ডিজাইন এবং তৈরি করা হয় এবং কনফিগার করা উপাদানগুলিও তাদের প্রয়োজনীয়তা অনুসারে ক্রয় এবং কনফিগার করা হয়। এই কারণে, আমরা এই মানের জন্য পুরোপুরি দায়বদ্ধ!

সংস্থাটি ক্রেতাকে নতুন, অব্যবহৃত এবং যোগ্য পণ্য সরবরাহ করার প্রতিশ্রুতি দিয়েছে। সংস্থার সরবরাহিত পণ্যগুলি তিনটি গ্যারান্টির (মেরামত, প্রতিস্থাপন এবং রিটার্ন) সময় সাপেক্ষে। নির্দিষ্ট সময়সীমাটি ওয়ারেন্টি সময় সীমা তালিকায় পাওয়া যাবে।

তিন-গ্যারান্টি সময়কালে, ব্যবহারকারী যদি সাধারণ ব্যবহারের সময় অপারেটিং নির্দেশাবলী মেনে সরঞ্জামগুলি ব্যবহার করতে ব্যর্থ হয় তবে সমস্ত রক্ষণাবেক্ষণ ব্যয় সরবরাহকারী বহন করবে; তিন গ্যারান্টি সময়কালের বাইরে, সরবরাহকারী পণ্যটির জন্য আজীবন ট্র্যাকিং রক্ষণাবেক্ষণ এবং মেরামতের বাস্তবায়ন করবে repair

পরীক্ষাগার ওয়ারেন্টি প্রতিশ্রুতি
