আইইসি 60335 এবং আইএসও 28927.1 এবং EN60745.1 এবং EN60745.1 হাত দ্বারা পরিচালিত বৈদ্যুতিক সরঞ্জামগুলির কম্পন পরিমাপের ব্যবস্থা

পণ্যের বর্ণনা

সিস্টেম পরিচিতি:

সিস্টেমটি হ্যান্ড-হোল্ড বৈদ্যুতিক সরঞ্জাম এবং হাতে ধরা পাওয়ার সরঞ্জামগুলির কম্পন স্তরের মূল্যায়ন করতে ব্যবহৃত হয়।কম্পন সংকেত হ্যান্ডেলে ইনস্টল করা কম্পন সেন্সর দ্বারা পরিমাপ করা হয়।সিস্টেমটি দুটি ধরণের বিশ্লেষণ পদ্ধতি গ্রহণ করে: মানব ম্যানুয়াল ভাইব্রেশন ফ্রিকোয়েন্সি মিটার WH পদ্ধতি ISO8041 এবং 1/3-অক্টেভ ফ্রিকোয়েন্সি রূপান্তরে নির্দিষ্ট করা হয়েছে।কম্পন নির্গমন মান, অনিশ্চয়তা এবং হ্যান্ডেলের ভিন্নতার সহগ পরিমাপ এবং বিশ্লেষণ করা যেতে পারে।

প্রযোজ্য মানসমূহ:

কম্পন পরিমাপ পদ্ধতিEN60745.1 হাতে ধরা বৈদ্যুতিক টুল হ্যান্ডেল

ISO28927.1 হ্যান্ড-হোল্ড পোর্টেবল পাওয়ার টুল ভাইব্রেশন টেস্ট পদ্ধতি

পরামিতি:

কম্পন সেন্সর: পরিসীমা 50 গ্রাম (500 m/ S-2), রৈখিক 1%

নমুনা হার: 1000-50000 Hz

ডেটা সংযোগ মোড: ইউএসবি

সেন্সর সংযোগ মোড: BNC

সেন্সর প্রকার: আইসিপি।

প্রযোজ্য মানসমূহ:

IEC60745.1 EN60745.1 GB/T 22665 হ্যান্ড-হেল্ড ইলেকট্রিক টুল হ্যান্ডেলের কম্পন পরিমাপ পদ্ধতি

সিস্টেম পরিচিতি:

সিস্টেমটি হ্যান্ড-হোল্ড টুল হ্যান্ডেলের কম্পন স্তরের মূল্যায়ন করতে ব্যবহৃত হয়।হ্যান্ডেলে লাগানো কম্পন সেন্সর দ্বারা কম্পন সংকেত পরিমাপ করা হয়।সিস্টেমটি স্ট্যান্ডার্ড ম্যানুয়াল কম্পন ফ্রিকোয়েন্সি মিটার WH পদ্ধতি এবং 1/3 অক্টেভ ফ্রিকোয়েন্সি পরিসীমা রূপান্তর ত্বরণ গ্রহণ করে, যা কম্পন নির্গমন মান, অনিশ্চয়তা এবং টুলের বিভিন্ন অবস্থানে হ্যান্ডেলের পরিবর্তনের সহগ পরিমাপ এবং বিশ্লেষণ করতে পারে।অতিরিক্ত এক্সটেনশন সরঞ্জামগুলি বিভিন্ন অবস্থার অধীনে মানবদেহের কম্পন মূল্যায়ন করতেও ব্যবহার করা যেতে পারে, যেমন ধড়, মাথা, বসা, অনুভূমিক এবং উল্লম্ব।

হ্যান্ডহেল্ড সরঞ্জামের কম্পন পরিমাপ

ইন্সট্রুমেন্টেশন সিস্টেম

পরিমাপ সিস্টেম হার্ডওয়্যার

সফটওয়্যার অপারেশন:

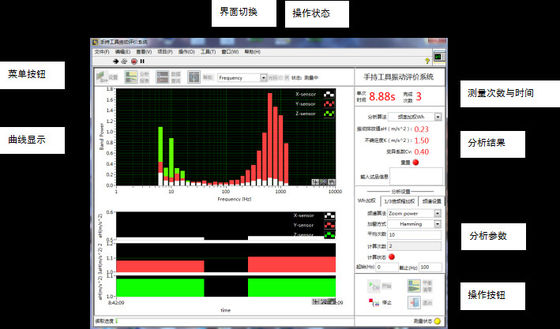

সফ্টওয়্যার ইন্টারফেসটি অপারেশন বোতাম, মেনু বোতাম, কার্ভ ডিসপ্লে ইন্টারফেস, বিশ্লেষণ সেটিং এবং বিশ্লেষণ ফলাফল নিয়ে গঠিত।বিশ্লেষণ সেটিং এবং প্রদর্শন ইন্টারফেস ব্যবহারকারীর অপারেশন সহজতর করার জন্য উপরের ইন্টারফেসে প্রদর্শিত হয়.ইন্টারফেস স্যুইচিংয়ের মাধ্যমে, সময় ডোমেন বক্ররেখা, কম্পন শক্তি স্তরের বক্ররেখা, 1 ≤ 3 অক্টেভ বক্ররেখা, পাওয়ার স্পেকট্রাম বক্ররেখা এবং পরিমাপ প্রক্রিয়ার টেস্ট ডেটা বিশ্লেষণ ইন্টারফেস প্রদর্শন এবং সুইচ করা যেতে পারে।

সফ্টওয়্যারটি রিয়েল টাইমে পরীক্ষার প্রক্রিয়া X, Y, Z কম্পনের প্রশস্ততা এবং সময় বক্ররেখা প্রদর্শন করে, যা সময় ইতিহাস সংকেত পর্যবেক্ষণ করতে ব্যবহৃত হয়।

সময়-কম্পন প্রশস্ততা বক্ররেখা

সফ্টওয়্যারটি ফ্রিকোয়েন্সি প্রশস্ততা সংকেত গণনা করতে রৈখিক গড়, সূচকীয় গড় এবং সর্বোচ্চ গড় ব্যবহার করে।এটি সরঞ্জামগুলির ত্রুটি এবং ব্যতিক্রম বিশ্লেষণের জন্যও ব্যবহার করা যেতে পারে।

ফ্রিকোয়েন্সি-প্রশস্ততা বক্ররেখা

সফ্টওয়্যারটি স্ট্যান্ডার্ড 1/3 অক্টেভ ফ্রিকোয়েন্সি ওয়েটিং গ্রহণ করে, ব্যবহারকারীদের নির্বাচন করার জন্য ISOWh পদ্ধতির ফ্রিকোয়েন্সি ওয়েটিং, রিয়েল-টাইম মনিটরিং, ইন্টারফেস ডিসপ্লে পরীক্ষার সময়, পরীক্ষার সময়, গ্রাহক মিথস্ক্রিয়া জন্য, আরও কার্যকরভাবে বিভিন্ন অপারেটর দ্বারা উত্পাদিত বৈচিত্র সহগের পরিবর্তনকে নিয়ন্ত্রণ করতে পারে। .

1/3 অষ্টক, কম্পন স্তরের বক্ররেখা

পরীক্ষা এবং বিশ্লেষণ ইন্টারফেস 1 ≤ 3 অক্টেভ সহ বিভিন্ন কেন্দ্রীয় ফ্রিকোয়েন্সি ব্যান্ডের প্রশস্ততা এবং ফ্রিকোয়েন্সি দেখায়, Wh পদ্ধতি এবং 1 ≤ 3 অষ্টক পদ্ধতি দ্বারা বিশ্লেষণ করা ডেটা, এবং দেখায় যে কম্পন নির্গমন মান aH, অনিশ্চয়তা K এবং প্রকরণের সহগ , টুল হ্যান্ডেলের পরিমাপের মাধ্যমে মানক প্রয়োজনীয়তার সাথে ভাল চুক্তিতে রয়েছে।

পরীক্ষা তথ্য বিশ্লেষণ

গ্রাহকের অপারেশন সহজতর করার জন্য, সফ্টওয়্যারটি বিভিন্ন ডিজাইন পদ্ধতি প্রদান করে, যেমন একক ব্যক্তি পরীক্ষা, 3 জন / 5টি ক্রমাগত অপারেশন, সময় বিলম্ব ট্রিগার, থ্রেশহোল্ড ট্রিগার এবং আরও অনেক কিছু, যা সুবিধাজনক এবং কার্যকর।

সফটওয়্যার সেটআপ

টেস্ট টেস্ট ইন্টারফেস

উদ্ভিদ পরামিতি
