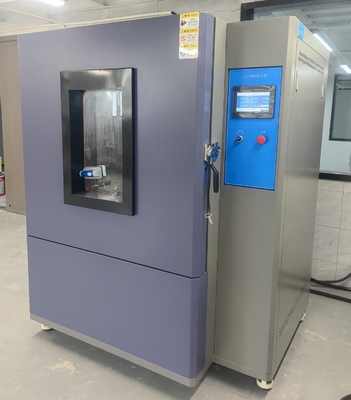

JIS D0203 অটোমোবাইল অংশের জন্য বৃষ্টি এবং স্প্রে পরীক্ষক

 অটোমোবাইল যন্ত্রাংশের জন্য JIS D0203 বৃষ্টি ও স্প্রে পরীক্ষক

সংক্ষিপ্ত বিবরণ:
এই জলরোধী পরীক্ষার সরঞ্জামটি JIS D 0203-1994 এবং KS R 0015 স্ট্যান্ডার্ডের চারটি পরীক্ষার প্রকার R1, R2, S1 এবং S2 অনুসারে ডিজাইন ও তৈরি করা হয়েছে এবং এটি স্বয়ংচালিত যন্ত্রাংশের আর্দ্রতা প্রতিরোধ এবং জল প্রতিরোধের পরীক্ষার জন্য উপযুক্ত।
এই সরঞ্জাম জল সরবরাহের জন্য স্টেইনলেস স্টিলের জল পাম্প ব্যবহার করে। জল সরবরাহের পরিমাণ ফ্লো সেন্সর, প্রেসার সেন্সর, পিএলসি, ফ্রিকোয়েন্সি কনভার্টার ইত্যাদির মাধ্যমে একটি ক্লোজড লুপে নিয়ন্ত্রিত হয়। ফ্লো সেন্সর রিয়েল টাইমে পিএলসি-কে ফ্লো ভ্যালু এবং প্রেসার ভ্যালু ফিডব্যাক করে। পিএলসি গণনার মাধ্যমে ফ্রিকোয়েন্সি কনভার্টারের অপারেটিং ফ্রিকোয়েন্সি নিয়ন্ত্রণ করে। ফ্রিকোয়েন্সি কনভার্টার জল সরবরাহের আউটপুট ফ্লো অর্জনের জন্য জল পাম্পের ঘূর্ণন গতি নিয়ন্ত্রণ করে, যার ফলে পরীক্ষার ফ্লো ভ্যালু পাওয়া যায়। ঘূর্ণন ক্রিয়া একটি প্যানাসনিক সার্ভো মোটর এবং একটি হ্রাসকারী দ্বারা চালিত হয়।
প্রযুক্তিগত পরামিতি:
1. পরীক্ষার জলের তাপমাত্রা: ঘরের তাপমাত্রা।
2. অভ্যন্তরীণ মাত্রা: 1000X1000X1000 মিমি।
3. টার্নটেবল: সর্বাধিক লোড ক্ষমতা 50 কেজি।
4. বক্স উপাদান: SUS304 স্টেইনলেস স্টিল।
5. পরীক্ষার নমুনার পরিবর্তনগুলি সহজে পর্যবেক্ষণের জন্য গ্লাসের পর্যবেক্ষণ উইন্ডো।
6. দুটি অগ্রভাগ, যা চিত্র R1 এবং R2-এর প্রয়োজনীয়তা পূরণ করে।
40টি জল আউটলেট রয়েছে, যা চিত্র S1 এবং S2-এর প্রয়োজনীয়তা পূরণ করে।
8. জল সরবরাহ পাইপের ঘূর্ণন অক্ষ অনুভূমিক রেখার সাথে 45º কোণ তৈরি করে।
9. জল সরবরাহ পাইপ শ্যাফটের ঘূর্ণন গতি: 23r/min;
10. নমুনা স্টেজের গতি: 17r/min;
11. জল স্প্রে করার প্রবাহের হার: R1:1.9L/min; R2:3.2L/min S1:24.5L/min S2:39.2L/min
12. জলের চাপ: R1:0.01Mpa; R2:0.03Mpa S1:0.10Mpa S2:0.30Mpa
13. পরীক্ষার সময়: 0 থেকে 9999 মিনিট এবং 99 সেকেন্ড সেট করা যেতে পারে।
14. জল পাইপ এবং নমুনার মধ্যে দূরত্ব: 400 মিমি;
15. নিয়ন্ত্রণ
15.1. পরিবর্তনশীল ফ্রিকোয়েন্সি স্বয়ংক্রিয় নিয়ন্ত্রণ মোড পিএলসি প্রোগ্রামের মাধ্যমে ফ্রিকোয়েন্সি কনভার্টারের ফ্রিকোয়েন্সি পরিবর্তন করে জলের পাম্পের গতি নিয়ন্ত্রণ করে, যাতে সেট করা প্রবাহ এবং চাপ অর্জন করা যায়। সমস্ত ডেটা ট্রান্সমিটারের মাধ্যমে প্রদর্শনের জন্য কন্ট্রোল প্যানেলে রূপান্তরিত হয়।
15.2 সেটিং পদ্ধতি: ইংরেজি মেনু, টাচস্ক্রিন ইনপুট, 7" কালার টাচস্ক্রিন;
15.3 ডিসপ্লে ফাংশন: এটি চাপ, প্রবাহের হার, ঘূর্ণন গতি, পরীক্ষার সময় ইত্যাদি প্রদর্শন করতে পারে।
15.4 সুরক্ষা ফাংশন: লিক সুরক্ষা, ওভারলোড সুরক্ষা, শর্ট সার্কিট সুরক্ষা;
15.5. জল সরবরাহ পাইপ শ্যাফটের ঘূর্ণন নিয়ন্ত্রণ: প্যানাসনিক সার্ভো মোটর + হ্রাসকারী;
15.6 ঘূর্ণায়মান স্টেজের ঘূর্ণন নিয়ন্ত্রণ: স্টেপার মোটর + হ্রাসকারী;
15.7. স্টেইনলেস স্টিলের মাল্টিস্টেজ সেন্ট্রিফিউগাল পাম্প জল সরবরাহ;
16. সরঞ্জামের বিদ্যুৎ সরবরাহ :380V 50/60Hz, 3kw;

17.  স্ট্যান্ডার্ড অনুযায়ী: JIS D0203, KS R 0015
