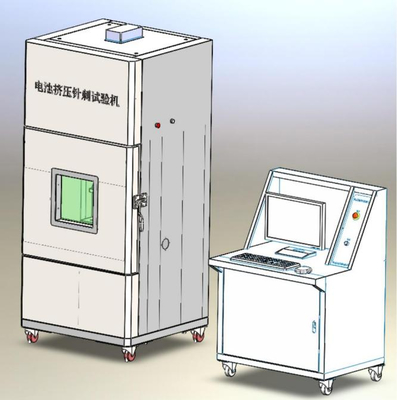

KP-8101C ব্যাটারি ক্রাশ এবং সুই অনুপ্রবেশ পরীক্ষক 15KN ফোর্স 300mm স্ট্রোক

KP-8101C ব্যাটারি ক্রাশ এবং সুই অনুপ্রবেশ পরীক্ষক 15KN ফোর্স 300mm স্ট্রোক

MOQ.: 1
মূল্য: To be quoted
অর্থ প্রদানের পদ্ধতি: টি/টি
বিস্তারিত তথ্য
উৎপত্তি স্থল
চীন
পরিচিতিমুলক নাম
Kingpo
বিশেষভাবে তুলে ধরা:

ব্যাটারি ক্রাশ পরীক্ষক 15KN বল

,

300 মিমি স্ট্রোকের ইনজেলেশন টেস্টার

,

ওয়ারেন্টি সহ ব্যাটারি পরীক্ষার সরঞ্জাম

পণ্যের বিবরণ

১. প্রধানTechnicalParameters

ক্রমিকNumber

প্রকল্পের নাম

স্পেসিফিকেশন

১.০১

পণ্যের নাম

ব্যাটারি ক্রাশ এবং সূঁচ প্রবেশ পরীক্ষক

১.০২

পণ্যের মডেল

KP-8101C

১.০৪

কাঠামোগত পদ্ধতি

উল্লম্ব: সার্ভো বৈদ্যুতিক সিলিন্ডার ট্রান্সমিশন কাঠামো

১.০৫ পরীক্ষার ব্যাটারি GB31241-2022

নলাকার ব্যাটারি; বর্গাকার ব্যাটারি; বোতাম ব্যাটারি; নরম প্যাক ব্যাটারি; পরীক্ষার চিত্র নিচে দেওয়া হলো

KP-8101C ব্যাটারি ক্রাশ এবং সুই অনুপ্রবেশ পরীক্ষক 15KN ফোর্স 300mm স্ট্রোক 0

১.০৬

নিয়ন্ত্রণ পদ্ধতি

রিমোট কম্পিউটার নিয়ন্ত্রণ

১.০৭

পরীক্ষার স্থানের আকার

সর্বোচ্চ এক্সট্রুশন পরীক্ষার স্থানের আকার W300*D300*H300 মিমি

ওয়ার্কবেঞ্চের উচ্চতা 770 মিমি প্রায়

১.০৮

বিস্ফোরণ-প্রমাণ পরীক্ষার ভিতরের বাক্স

১. ভিতরের বাক্সের আকার: W680*D620*H600mm (নকশার উপর নির্ভরশীল)

২. ভিতরের বাক্সের উপাদান: স্টেইনলেস স্টিল SUS304

৩. ভিতরের বাক্সের উপরে একটি ধূমপান পোর্ট আছে: অ্যাপারচার হল φ102mm.নিষ্কাশন ভলিউম 300m³/h

৪. ভিতরের বাক্সের পিছনে: বিস্ফোরণ-প্রমাণ চাপ ত্রাণ ভেন্ট যা পরীক্ষার সময় ব্যাটারি উড়ে যাওয়া থেকে আটকাতে সুরক্ষা স্ক্রিন সহ।

৫. ভিতরের বাক্সের ডান দিক: 1 অ্যাপারচার φ50mm পরীক্ষার পোর্ট খুলুন, যা ব্যাটারির তাপমাত্রা এবং ভোল্টেজ সংগ্রহ করার জন্য সুবিধাজনক।

১.০৯

এক্সট্রুশন ফোর্স রেঞ্জ

ব্র্যান্ড800℃15KN (নিয়ন্ত্রণযোগ্য)

১.১০ ফোর্স কন্ট্রোল নির্ভুলতা

উপরের দিকে এবং নিচের দিকে ১ সেট ফোর্স সেন্সর একই সময়ে খোলা এবং প্রতিস্থাপন ছাড়াই ব্যবহার করা যেতে পারে;

1kN যখন শক্তি চাপছে, তখন শক্তির নির্ভুলতা: ≤±0.01kN (স্থিতিশীল অবস্থা)

15kN যখন শক্তি চাপছে, তখন শক্তির নির্ভুলতা: ≤±0.7kN (স্থিতিশীল অবস্থা)

Standard পরীক্ষার চাপ গেজ নিচে দেওয়া হলো


KP-8101C ব্যাটারি ক্রাশ এবং সুই অনুপ্রবেশ পরীক্ষক 15KN ফোর্স 300mm স্ট্রোক 1

১.১১

কিংপো

উপরের ফোর্স সেন্সর ছোট ফোর্সের জন্য ০ পয়েন্ট বিচার করতে ব্যবহার করা যেতে পারে; বেধ সনাক্তকরণ, যা ছোট ব্যাটারির ফোর্স বিকৃতি সনাক্তকরণের নির্ভুলতা কার্যকরভাবে উন্নত করে

নিম্নলিখিত উচ্চ-ফোর্স সেন্সরগুলি উচ্চ-ফোর্স পরীক্ষামূলক পরীক্ষার জন্য ব্যবহৃত হয়, যেমন 13kN

উপরের এবং নিচের ফোর্স সেন্সরগুলি একসাথে খোলা ছাড়াই ব্যবহার করা যেতে পারে, যা পরীক্ষায় প্রভাব ফেলে না

১.১২

সর্বোচ্চ স্ট্রোক

800℃300mm

১.১৩

স্থানচ্যুতি নির্ভুলতা

±0.1mm

১.১৪

স্থানচ্যুতি রেজোলিউশন

0.01mm

১.১৫

পরীক্ষার গতি

এক্সট্রুশন পরীক্ষার গতি 0.1mm/S800℃15mm/S (নিয়ন্ত্রণযোগ্য)

আকুপাংচার পরীক্ষার গতি 0.1mm/s800℃40mm/s (নিয়ন্ত্রণযোগ্য)

১.১৬

গতির নির্ভুলতা

±0.1mm/s

১.১৭

গতির রেজোলিউশন

0.01mm/s

১.১৮

সময়সীমা

0~9999S (নিয়ন্ত্রণযোগ্য)

১.১৯

এক্সট্রুশন হেড

(১)ফ্ল্যাট এক্সট্রুশন হেডের ব্যাস:φ 150mm

(২)নলাকার এক্সট্রুশন হেড: φ25mm লম্বা 200mm

(৩)নরম প্যাক, আধা-নলাকার এক্সট্রুশন পরীক্ষার চিত্র নিচে দেওয়া হলো

KP-8101C ব্যাটারি ক্রাশ এবং সুই অনুপ্রবেশ পরীক্ষক 15KN ফোর্স 300mm স্ট্রোক 2

১.২০

চাপ ত্রাণ পোর্ট

ভিতরের বাক্সের পিছনে একটি চাপ ত্রাণ দরজা আছে W300mm * H300mm ;ব্যাটারি বিস্ফোরিত হলে স্বয়ংক্রিয়ভাবে খুলবে, বিস্ফোরণ-প্রমাণ এবং চাপ ত্রাণ১.২১


বিস্ফোরণ-প্রমাণ চেইন

দরজাটিতে ২ টি বিস্ফোরণ-প্রমাণ চেইন লাগানো আছে যা দরজাটিকে উড়ে যাওয়া এবং মানুষকে আহত করা থেকে রক্ষা করে। এটি নিরাপত্তা সুরক্ষার ভূমিকা পালন করে।

১.২২

ধোঁয়া নিষ্কাশন ফাংশন

পরীক্ষার ভিতরের বাক্সের উপরে একটি ধোঁয়া নিষ্কাশন বয়লার ইন্ডাকশন ফ্যান লাগানো আছে: এটি পরীক্ষার ভিতরের বাক্স থেকে ধোঁয়া নির্গত করে, যা বিস্ফোরণ-প্রমাণ এবং অগ্নি-প্রতিরোধী। স্টেইনলেস স্টিলের ধোঁয়া নিষ্কাশন পাইপ পিছন থেকে প্রসারিত: বাইরের ব্যাস DN102mm। নিষ্কাশন ভলিউম 450m³/h

১.২৩

আলোর ব্যবস্থা

জানালায় ২ টি স্ট্রিপ এলইডি লাইট লাগানো আছে: যা পুরো পরীক্ষার চেম্বারকে আলোকিত করে, যা চেম্বারের ভিতরের পরীক্ষার অবস্থা দেখতে সহজ করে তোলে। এটি বিস্ফোরণ-প্রমাণ এবং অগ্নি-প্রতিরোধীও।

১.২৪

বিস্ফোরণ-প্রমাণ কাঁচের জানালা

পরীক্ষার চেম্বার দরজায় একটি 300*300mm বিস্ফোরণ-প্রমাণ কাঁচের জানালা লাগানো আছে যা পরীক্ষার চেম্বারে পরীক্ষার অবস্থা স্পষ্টভাবে দেখতে দেয়

১.২৫

অ্যাক্সেস কন্ট্রোল নিরাপত্তা ডিজাইন

দরজার উপরে একটি অ্যাক্সেস সুইচ আছে। দরজা বন্ধ না হলে ভ্যাকুয়াম পাম্প চালু করা যাবে না, যা অপারেশনকে আরও নিরাপদ এবং নির্ভরযোগ্য করে তোলে।

১.২৬

কন্ট্রোল প্যানেল নিরাপত্তা ডিজাইন

কন্ট্রোল প্যানেলটি একটি হেলানো পৃষ্ঠের সাথে তৈরি করা হয়েছে। বোতামগুলি ভিতরে স্থাপন করা হয়েছে যাতে সেগুলি দুর্ঘটনাক্রমে বাইরের বস্তু বা শরীরের দ্বারা চাপানো বা আঘাত করা না যায়। এটি আরও নিরাপদ।

১.২৭

সরঞ্জামের অপারেশন নিরাপত্তা অনুস্মারক ডিজাইন

সরঞ্জামে একটি তিন-রঙের অ্যালার্ম লাইট লাগানো আছে যা কর্মীদের সরঞ্জামের বর্তমান পরীক্ষার অপারেশন অবস্থা মনে করিয়ে দেয় যাতে অপারেশন করার সময় কোনো ভুল না হয়।

৫. স্ট্যান্ডার্ড কনফিগারেশন

ভোল্টেজ সংগ্রহ চ্যানেল

২ পথ

১.৩৩

ভোল্টেজ সংগ্রহ পরিসীমা

800℃১.৩০

ভোল্টেজ সংগ্রহ নির্ভুলতা

±0.2%FS

১.৩১

ভোল্টেজ সংগ্রহ হার

1-50Hz নিয়মিত

১.৩২

তাপমাত্রা সংগ্রহ চ্যানেল

২ পথ

১.৩৩

তাপমাত্রা সংগ্রহ পরিসীমা

800℃১.৩৪

তাপমাত্রা সংগ্রহ নির্ভুলতা

± 1.5℃

১.৩৫

তাপমাত্রা সংগ্রহ হার

1-10Hz নিয়মিত

১.৩৬

কম্পিউটার কনফিগারেশন

লেনোভো হোস্ট:

WIN7

,রানিং মেমরি: 16G, হার্ড ড্রাইভ: 2t,রানিং মেমরি: 16G, হার্ড ড্রাইভ: 2tলেনোভো মনিটর:19

ইঞ্চি কীবোর্ড এবং মাউস:

১ সেট ১.৩৭

পরীক্ষা বন্ধ করার শর্তাবলী

সেট করা যেতে পারে: শক্তি, স্থানচ্যুতি, তাপমাত্রা, ভোল্টেজ বন্ধ করার শর্ত হিসাবে

১.৩৮

ডেটা সেভিং

a২. চাপ ত্রাণ পোর্ট: পরীক্ষার চেম্বারের পিছনে একটি নিরাপত্তা বিস্ফোরণ-প্রমাণ চাপ ত্রাণ পোর্ট রয়েছে: আকার W300*H300 মিমিফোর্স, স্থানচ্যুতি, ভোল্টেজ, তাপমাত্রা, সময়, পর্যবেক্ষণ এবং নিয়ন্ত্রণ, এবং ডেটা Excel ফরম্যাটে সংরক্ষণ এবং রপ্তানি করা যেতে পারে।

সফটওয়্যার ইন্টারফেস কার্ভ আইকন এর মাধ্যমে সমস্ত প্যারামিটার একই ইন্টারফেসে প্রদর্শিত হতে পারে এবং PDF ইমেজ ফরম্যাটে স্ক্রিনশট এবং সংরক্ষণ করা যেতে পারে।

১.৩৯

স্টীল নিডল

MEAN WELL

বাইরের ব্যাস: Ø3 দৈর্ঘ্য 100mm--5 স্ট্রিপ





বাইরের ব্যাস: Ø5 দৈর্ঘ্য 100mm--5 স্ট্রিপ

১.৪০

মাত্রা

এক্সট্রুশন নিডল পাঞ্চিং হোস্ট মেশিন

:W850 X D800 X H1970mm কম্পিউটার কন্ট্রোল ক্যাবিনেট: W830 X D750 X H1200mm

১.৪১

সরঞ্জামের ওজন

প্রায় 350 কেজি

১.৪৫

একটি পারফরম্যান্স সার্টিফিকেট প্রদান করুন যা তৃতীয় পক্ষের প্রাদেশিক বা তার উপরের পরীক্ষার সংস্থাকে প্রাসঙ্গিক স্পেসিফিকেশন পরীক্ষার সরঞ্জাম সরবরাহ করে এবং চুক্তির একটি অনুলিপি সংযুক্ত করুন।

AC 220V

50HZ ১.৪৩

মোট শক্তি

1.5 কিলোওয়াট

১.৪৪

বেল্ট CNAS প্রদান করুন তৃতীয় পক্ষের পরীক্ষার সংস্থা কর্তৃক জারি করা একটি যোগ্য পরিমাপের শংসাপত্র যা চিহ্নের সাথে চিহ্নিত।

১.৪৫

একটি পারফরম্যান্স সার্টিফিকেট প্রদান করুন যা তৃতীয় পক্ষের প্রাদেশিক বা তার উপরের পরীক্ষার সংস্থাকে প্রাসঙ্গিক স্পেসিফিকেশন পরীক্ষার সরঞ্জাম সরবরাহ করে এবং চুক্তির একটি অনুলিপি সংযুক্ত করুন।

২. পণ্যের ওভারভিউ

২.০১

উন্নত ডিজাইন

১. বিস্ফোরণ-প্রমাণ এবং অগ্নি-প্রতিরোধী ট্রান্সমিশন কাঠামো: ট্রান্সমিশন কাঠামোর সার্ভো সিলিন্ডার, ফোর্স সেন্সর এবং নিয়ন্ত্রণ উপাদানগুলি পরীক্ষার ভিতরের বাক্স থেকে আলাদা করা হয়েছে। যদি ব্যাটারি বিস্ফোরিত হয় বা পরীক্ষার ভিতরের বাক্সের বাইরে জ্বলে ওঠে, তবে এটি বিস্ফোরণ বা আগুনের কারণে ক্ষতিগ্রস্ত হবে না এবং এর ট্রান্সমিশন এবং নিয়ন্ত্রণের নির্ভুলতার উপর কোনো প্রভাব পড়বে না।

২. ওভারলোড: পরীক্ষার শক্তি 150%F*S ওভারলোড করা যেতে পারে। ফোর্স সেন্সর -20℃ থেকে +80℃ পর্যন্ত উচ্চ এবং নিম্ন তাপমাত্রার পরিবেশে স্বাভাবিকভাবে ব্যবহার করা যেতে পারে।

৩. রিফ্র্যাক্টরি এক্সস্ট ফ্যান: ধোঁয়া নিষ্কাশন সিস্টেমের এক্সস্ট ফ্যান একটি বয়লার ইন্ডাকশন ফ্যান ব্যবহার করে, যার নিম্নলিখিত কাঠামোগত বৈশিষ্ট্য রয়েছে: নেগেটিভ প্রেসার সেন্ট্রিফিউগাল এক্সস্ট ইম্পেলার মোটর থেকে একটি বিচ্ছিন্ন ড্রাইভ ডিজাইন ব্যবহার করে। উচ্চ তাপমাত্রা থেকে রক্ষা করার জন্য একটি অ্যালুমিনিয়াম খাদ তাপ অপচয়কারী ফ্লাইহুইল বিচ্ছিন্ন শ্যাফটে মাউন্ট করা হয়।

৪. সামগ্রিক আকার ছোট, জায়গা নেয় না এবং ক্রেতার খরচ বাঁচায়।

৫. সুন্দর এবং ব্যবহারকারী-বান্ধব: সামগ্রিক চেহারা সুন্দর এবং উদার, এবং পরীক্ষার ব্যাটারি স্থাপন করা সহজ এবং সুবিধাজনক। পরীক্ষার প্ল্যাটফর্মের উচ্চতা মানুষের নিচে বসে কাজ করার জন্য উপযুক্ত।

.৬. অ্যাক্সেস কন্ট্রোল সিস্টেম: দরজায় একটি অ্যাক্সেস কন্ট্রোল সুইচ ইনস্টল করা আছে। দরজা বন্ধ না হলে পরীক্ষা শুরু করা যাবে না যাতে দুর্ঘটনা এড়ানো যায়।

.৬. অ্যাক্সেস কন্ট্রোল সিস্টেম: দরজায় একটি অ্যাক্সেস কন্ট্রোল সুইচ ইনস্টল করা আছে। দরজা বন্ধ না হলে পরীক্ষা শুরু করা যাবে না যাতে দুর্ঘটনা এড়ানো যায়।

.৬. অ্যাক্সেস কন্ট্রোল সিস্টেম: দরজায় একটি অ্যাক্সেস কন্ট্রোল সুইচ ইনস্টল করা আছে। দরজা বন্ধ না হলে পরীক্ষা শুরু করা যাবে না যাতে দুর্ঘটনা এড়ানো যায়। ২.০২মৌলিক কর্মক্ষমতা

.

সহজ অপারেশন এবং নিয়ন্ত্রণ: মানব-মেশিন ইন্টারফেস, কম্পিউটার সম্পাদনা এবং নিয়ন্ত্রণ; উপরের এবং নিচের এক্সট্রুশন প্লেটের মধ্যে ব্যাটারি রাখুন। পরীক্ষাটি স্বয়ংক্রিয়ভাবে সম্পন্ন করতে পরীক্ষার বোতাম টিপুন।

ব্র্যান্ড৬. অ্যাক্সেস কন্ট্রোল সিস্টেম: দরজায় একটি অ্যাক্সেস কন্ট্রোল সুইচ ইনস্টল করা আছে। দরজা বন্ধ না হলে পরীক্ষা শুরু করা যাবে না যাতে দুর্ঘটনা এড়ানো যায়। পরীক্ষার ভিতরের বাক্সটি ডিজাইন করা হয়েছে: নিরাপত্তা বিস্ফোরণ-প্রমাণ চাপ ত্রাণ; ধোঁয়া নিষ্কাশন; আলো; এবং নিরাপত্তা অ্যাক্সেস কন্ট্রোল ডিজাইন।

৬. অ্যাক্সেস কন্ট্রোল সিস্টেম: দরজায় একটি অ্যাক্সেস কন্ট্রোল সুইচ ইনস্টল করা আছে। দরজা বন্ধ না হলে পরীক্ষা শুরু করা যাবে না যাতে দুর্ঘটনা এড়ানো যায়। পুরো সরঞ্জাম সুন্দর এবং শক্তি-সাশ্রয়ী।

ট্রান্সমিশন কাঠামো৬. অ্যাক্সেস কন্ট্রোল সিস্টেম: দরজায় একটি অ্যাক্সেস কন্ট্রোল সুইচ ইনস্টল করা আছে। দরজা বন্ধ না হলে পরীক্ষা শুরু করা যাবে না যাতে দুর্ঘটনা এড়ানো যায়।


.

নিয়ন্ত্রণ ব্যবস্থা + সংগ্রহ ব্যবস্থা

ব্র্যান্ড৬. অ্যাক্সেস কন্ট্রোল সিস্টেম: দরজায় একটি অ্যাক্সেস কন্ট্রোল সুইচ ইনস্টল করা আছে। দরজা বন্ধ না হলে পরীক্ষা শুরু করা যাবে না যাতে দুর্ঘটনা এড়ানো যায়। .

উল্লম্ব ট্রান্সমিশন কাঠামো

৬. অ্যাক্সেস কন্ট্রোল সিস্টেম: দরজায় একটি অ্যাক্সেস কন্ট্রোল সুইচ ইনস্টল করা আছে। দরজা বন্ধ না হলে পরীক্ষা শুরু করা যাবে না যাতে দুর্ঘটনা এড়ানো যায়। .

অন্যান্য সহায়ক কার্যাবলী

ট্রান্সমিশন কাঠামো৬. অ্যাক্সেস কন্ট্রোল সিস্টেম: দরজায় একটি অ্যাক্সেস কন্ট্রোল সুইচ ইনস্টল করা আছে। দরজা বন্ধ না হলে পরীক্ষা শুরু করা যাবে না যাতে দুর্ঘটনা এড়ানো যায়। মৌলিক ব্যবহার

এই পরীক্ষার যন্ত্রটি এমন পরিস্থিতি অনুকরণ করে যেখানে ব্যাটারিগুলি ব্যবহারের সময় বস্তু দ্বারা সংকুচিত হয় বা ধারালো যন্ত্র দ্বারা ছিদ্র করা হয়। ডিভাইসটি ব্যাটারিগুলি যখন সংকোচন বা সূঁচ প্রবেশের শিকার হয় তখন বিভিন্ন অবস্থা প্রদর্শন করে। ২.০৫

সরঞ্জাম স্থাপনের শর্তাবলী

১. ইনস্টলেশন এবং পজিশনিং: একটি 3-টন ফর্কলিফ্ট ব্যবহার করে সরঞ্জামগুলি আনলোড করা যেতে পারে। একবার পরীক্ষাগারে নিয়ে যাওয়া হলে, নিশ্চিত করুন যে ইউনিটের পিছন এবং উভয় দিক দেয়াল থেকে কমপক্ষে 600 মিমি দূরে স্থাপন করা হয়েছে। অপারেশনাল অ্যাক্সেসের জন্য সামনে কমপক্ষে 1500 মিমি ক্লিয়ারেন্স বজায় রাখুন, যা ব্যাটারি লোডিং এবং পরীক্ষার সুবিধা দেয়। সরঞ্জামগুলি সুরক্ষিত করুন।

২. পাওয়ার ক্যাবলটি আর্থ টার্মিনাল এবং এক্সস্ট ডাক্টের সাথে সংযুক্ত করুন: অভ্যন্তরীণ ব্যাস DN100mm। পরীক্ষাগারে অবশ্যই একটি ডেডিকেটেড ফিউম এক্সট্রাকশন ডাক্ট থাকতে হবে। এই ইউনিটের নিষ্কাশন ক্ষমতা: 720m³/h।

৩. কম্পিউটার কন্ট্রোল ক্যাবিনেট এবং এক্সট্রুশন আকুপাংচার হোস্টের মধ্যে ইনস্টলেশন দূরত্ব ≥5 সম্ভব হলে, কম্পিউটারটি একটি স্বাধীন কন্ট্রোল রুমে স্থাপন করা উচিত।

৪. গ্রাউন্ড লোড-বেয়ারিং ক্ষমতা ≥500kg/

.

৫. পরীক্ষাগার: পরীক্ষার সময় লিক হওয়া ধোঁয়া নির্গত করার জন্য পুরো পরীক্ষাগারে একটি বায়ুচলাচল ব্যবস্থা থাকতে হবে; আলোর ব্যবস্থা ভালো হতে হবে যাতে অপারেটিং সরঞ্জাম দেখা যায়।

৬. পরীক্ষাগারের প্যাসেজগুলি ব্যাটারি এবং সম্পর্কিত পরিবহন যানবাহনের পরিবহনের জন্য সুবিধাজনক হওয়া উচিত এবং বিশেষ জরুরি অবস্থার ক্ষেত্রে কর্মীদের সময়মতো সরিয়ে নেওয়া যেতে পারে।৭. পরীক্ষাগারে উপযুক্ত অগ্নিনির্বাপক ব্যবস্থা থাকতে হবে যাতে অগ্নিনির্বাপক সরঞ্জাম ব্যবহার করা যায়।৬. অ্যাক্সেস কন্ট্রোল সিস্টেম: দরজায় একটি অ্যাক্সেস কন্ট্রোল সুইচ ইনস্টল করা আছে। দরজা বন্ধ না হলে পরীক্ষা শুরু করা যাবে না যাতে দুর্ঘটনা এড়ানো যায়।

GB 31241-2022 পোর্টেবল ইলেকট্রনিক পণ্যের জন্য লিথিয়াম-আয়ন ব্যাটারি এবং ব্যাটারি প্যাকের নিরাপত্তা প্রয়োজনীয়তা

IEC 62133-1-2017 ক্ষারীয় বা অন্যান্য নন-অ্যাসিড ইলেক্ট্রোলাইটযুক্ত সেকেন্ডারি ব্যাটারি বা ব্যাটারি প্যাকের নিরাপত্তা প্রয়োজনীয়তা - পোর্টেবল সরঞ্জামগুলিতে ব্যবহারের জন্য তাদের থেকে তৈরি পোর্টেবল সিল করা সেকেন্ডারি ব্যাটারি এবং ব্যাটারি (প্যাক)

UL 1642-2022 লিথিয়াম ব্যাটারির জন্য নিরাপত্তা মান



UN 38.3 জাতিসংঘের বিপজ্জনক পণ্যের পরিবহনের জন্য পরীক্ষা এবং মানদণ্ডের ম্যানুয়াল

৪. পণ্যের গঠন

a

nd কর্মক্ষমতা

৪.০১

চীনা২. চাপ ত্রাণ পোর্ট: পরীক্ষার চেম্বারের পিছনে একটি নিরাপত্তা বিস্ফোরণ-প্রমাণ চাপ ত্রাণ পোর্ট রয়েছে: আকার W300*H300 মিমিnd ইংরেজি হোস্ট কম্পিউটার কন্ট্রোল সফটওয়্যার


.২. চাপ ত্রাণ পোর্ট: পরীক্ষার চেম্বারের পিছনে একটি নিরাপত্তা বিস্ফোরণ-প্রমাণ চাপ ত্রাণ পোর্ট রয়েছে: আকার W300*H300 মিমিকন্ট্রোল ইন্টারফেসের রেফারেন্স ডায়াগ্রাম নিচে দেওয়া হলো

ব্র্যান্ড৬. অ্যাক্সেস কন্ট্রোল সিস্টেম: দরজায় একটি অ্যাক্সেস কন্ট্রোল সুইচ ইনস্টল করা আছে। দরজা বন্ধ না হলে পরীক্ষা শুরু করা যাবে না যাতে দুর্ঘটনা এড়ানো যায়। ফোর্স, স্থানচ্যুতি, তাপমাত্রা, ভোল্টেজ প্যারামিটার, সময়-এর রিয়েল-টাইম রেকর্ডিং, এবং একটি কম্পিউটার ইন্টারফেসে একটি বক্ররেখা হিসাবে প্রদর্শন করা যেতে পারে, যা পর্যবেক্ষণ এবং বিশ্লেষণকে সহজ এবং সুবিধাজনক করে তোলে। ডেটা EXCEL শীটে রপ্তানি করা যেতে পারে।

অধিগ্রহণ ইন্টারফেসের রেফারেন্স ছবি নিচে দেওয়া হলো

KP-8101C ব্যাটারি ক্রাশ এবং সুই অনুপ্রবেশ পরীক্ষক 15KN ফোর্স 300mm স্ট্রোক 3

৬. অ্যাক্সেস কন্ট্রোল সিস্টেম: দরজায় একটি অ্যাক্সেস কন্ট্রোল সুইচ ইনস্টল করা আছে। দরজা বন্ধ না হলে পরীক্ষা শুরু করা যাবে না যাতে দুর্ঘটনা এড়ানো যায়। পরীক্ষার প্রয়োজনীয়তা মেটাতে মাল্টি-চ্যানেল ডেটা সংগ্রহ দিয়ে সজ্জিত, যা ব্যাটারির কর্মক্ষমতা বিশ্লেষণকে আরও সুবিধাজনক করে তোলে।

৪.০২

KP-8101C ব্যাটারি ক্রাশ এবং সুই অনুপ্রবেশ পরীক্ষক 15KN ফোর্স 300mm স্ট্রোক 4



ট্রান্সমিশন কাঠামো৬. অ্যাক্সেস কন্ট্রোল সিস্টেম: দরজায় একটি অ্যাক্সেস কন্ট্রোল সুইচ ইনস্টল করা আছে। দরজা বন্ধ না হলে পরীক্ষা শুরু করা যাবে না যাতে দুর্ঘটনা এড়ানো যায়। ২. সার্ভো বৈদ্যুতিক সিলিন্ডারের উচ্চ ট্রান্সমিশন নির্ভুলতা রয়েছে, নিয়ন্ত্রণ করা সহজ, রক্ষণাবেক্ষণ করা সহজ এবং শক্তি-সাশ্রয়ী এবং পরিবেশ বান্ধব।

৪.০৩

বিস্ফোরণ-প্রমাণ পরীক্ষার চেম্বার

a

nd

বিস্ফোরণ-প্রমাণ দরজা ডিজাইন

১. বিস্ফোরণ-প্রমাণ ভিতরের বাক্স: স্টেইনলেস স্টিলের ভিতরের বাক্স বিস্ফোরণ-প্রমাণ ডিজাইন।২. চাপ ত্রাণ পোর্ট: পরীক্ষার চেম্বারের পিছনে একটি নিরাপত্তা বিস্ফোরণ-প্রমাণ চাপ ত্রাণ পোর্ট রয়েছে: আকার W300*H300 মিমি.

যখন ভিতরের কম্পার্টমেন্ট ব্যাটারির বিস্ফোরণ দ্বারা উত্পন্ন শক চাপ 0.104 M-এ পৌঁছায়

p

a, চাপ ত্রাণ দরজা স্বয়ংক্রিয়ভাবে খুলবে চাপ কমাতে এবং বিস্ফোরণ প্রতিরোধ করতে। এটি বিস্ফোরণ থেকে ভিতরের কম্পার্টমেন্টকে ধ্বংস হওয়া থেকে রক্ষা করে।৬. অ্যাক্সেস কন্ট্রোল সিস্টেম: দরজায় একটি অ্যাক্সেস কন্ট্রোল সুইচ ইনস্টল করা আছে। দরজা বন্ধ না হলে পরীক্ষা শুরু করা যাবে না যাতে দুর্ঘটনা এড়ানো যায়।





.ধোঁয়া নিষ্কাশন ব্যবস্থা: উপরে একটি ধোঁয়া নিষ্কাশন পোর্ট ডিজাইন করা হয়েছে, যা উচ্চ-তাপমাত্রা প্রতিরোধী বয়লার বায়ু ব্লোয়ার এবং পাইপলাইনের মাধ্যমে বাইরের দিকে উচ্চ-তাপমাত্রার ধোঁয়া গ্যাস নির্গত করে।৪. আলো ব্যবস্থা: পরীক্ষার চেম্বারের বাইরে উচ্চ-উজ্জ্বলতা এলইডি লাগানো আছে

.আলো পুরো পরীক্ষার চেম্বারকে আলোকিত করে, যা পর্যবেক্ষণ এবং নিরীক্ষণ করা সহজ করে তোলে।

৫. পর্যবেক্ষণ জানালা: দরজার উপরে একটি 300*300 মিমি স্বচ্ছ বিস্ফোরণ-প্রমাণ কাঁচের জানালা রয়েছে যা মানুষকে পরীক্ষার চেম্বারে পরীক্ষার অবস্থা পর্যবেক্ষণ করতে দেয়।৬. অ্যাক্সেস কন্ট্রোল সিস্টেম: দরজায় একটি অ্যাক্সেস কন্ট্রোল সুইচ ইনস্টল করা আছে। দরজা বন্ধ না হলে পরীক্ষা শুরু করা যাবে না যাতে দুর্ঘটনা এড়ানো যায়। ৭. বিস্ফোরণ-প্রমাণ চেইন: দরজার উভয় পাশে দুটি ২ টি বিস্ফোরণ-প্রমাণ চেইন রয়েছে। যখন ব্যাটারি বিস্ফোরণের শক্তি দরজার শক্তির পরিমাপের চেয়ে বেশি হয়, তখন দরজাটি বিস্ফোরণ শক ওয়েভের কারণে খুলে যেতে পারে। চেইনটি দরজাটিকে টেনে আনবে এবং বিস্ফোরণ শক্তি নির্গত করার জন্য একটি ছোট কোণে খুলবে, যা নিরাপত্তা সুরক্ষার ভূমিকা পালন করে।

৪.০৪

অ্যাক্সেসযোগ্যতা

(১) জরুরী স্টপ সুরক্ষা ফাংশন:

ডিভাইসের কন্ট্রোল প্যানেলে ১ টি জরুরী স্টপ সুইচ লাগানো আছে। জরুরী অবস্থা দেখা দিলে বা আপনি পরীক্ষা বন্ধ করতে চাইলে, আপনি এই সুইচ টিপতে পারেন এবং PLC কন্ট্রোলার আউটপুট বন্ধ করে দেয় এবং সমস্ত পরীক্ষার কাজ বন্ধ হয়ে যায়।

(২) তিন-রঙের শব্দ এবং আলো অ্যালার্ম সিস্টেম:

সরঞ্জামে একটি তিন-রঙের অ্যালার্ম লাইট লাগানো আছে যা কর্মীদের সরঞ্জামের বর্তমান পরীক্ষার অপারেশন অবস্থা মনে করিয়ে দেয় যাতে অপারেশন করার সময় কোনো ভুল না হয়।

(৩) সরঞ্জামের মোবাইল এবং ফিক্সড ফাংশন

ডিভাইসের নীচে ৪ টি মোবাইল ইউনিভার্সাল হুইল এবং ৪ টি লেভেলিং ফুট রয়েছে: সরঞ্জামগুলি সরানোর এবং স্থাপন করার জন্য সুবিধাজনক।

৫. স্ট্যান্ডার্ড কনফিগারেশন

কনফিগারেশনের নাম

পরিমাণ



কনফিগারেশনের নাম

অপারেটিং নির্দেশাবলী



অপারেটিং নির্দেশাবলী

ব্র্যান্ড

ব্র্যান্ড

ব্র্যান্ড

আনুষঙ্গিক নাম

ব্র্যান্ড











আনুষঙ্গিক নাম

নিসিন বা অনুরূপ ব্র্যান্ড

ফোর্স সেন্সর



নিসিন বা অনুরূপ ব্র্যান্ড

ফোর্স সেন্সর

দয়াং

বৈদ্যুতিক সিলিন্ডার



কিংপো

মধ্যবর্তী রিলে

স্নাইডার


NSK

কন্টাক্টর

চিন্ট

বয়লার ইন্ডাকশন ড্রাফট ফ্যান


চেংয়ি

কম্পিউটার হোস্ট

লেনোভো

স্টীল নিডল


কিংপো

সুইচিং পাওয়ার সাপ্লাই

MEAN WELL



KP-8101C ব্যাটারি ক্রাশ এবং সুই অনুপ্রবেশ পরীক্ষক 15KN ফোর্স 300mm স্ট্রোক 5
