টেবিল D.1 এর ইমপালস টেস্ট জেনারেটর সার্কিট 2।

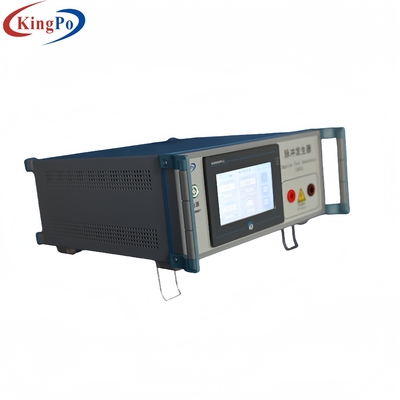

1950S পালস জেনারেটর, পালস সিগন্যাল এবং HVDC সিগন্যাল তৈরির জন্য একটি পরীক্ষা যন্ত্র।এই যন্ত্রটি GB4943.1-2011 (IEC60950-1: 2005, MOD) (IEC62368-1-2018) স্ট্যান্ডার্ডের পরিশিষ্ট N.1 অনুযায়ী ডিজাইন এবং তৈরি করা হয়েছে।এটি সব ধরনের তথ্য প্রযুক্তির সরঞ্জামগুলির জন্য যোগাযোগ নেটওয়ার্কের মধ্যে বজ্রপাতের হস্তক্ষেপ এবং বিতরণ ব্যবস্থায় ক্ষণস্থায়ী ভোল্টেজ অনুকরণ করে।এটি বৈদ্যুতিক নিরাপত্তা পরীক্ষার যন্ত্র এবং সরঞ্জামগুলির অন্তর্গত।1950 S পালস জেনারেটর প্যানাসনিক PLC প্রোগ্রামযোগ্য নিয়ামক (FP-X C14R) দ্বারা নিয়ন্ত্রিত হয়।
সমস্ত প্যারামিটার এবং যন্ত্রের কাজের অবস্থা 7 ইঞ্চি রঙের টাচ স্ক্রিনে (TK6070iH) প্রদর্শিত হয় এবং সেট করা হয় এবং চীনা এবং ইংরেজির মধ্যে মেনু ইন্টারফেস দেওয়া হয়।
যন্ত্রটির নিরাপত্তা এবং নির্ভরযোগ্যতা নিশ্চিত করার জন্য যন্ত্রটির ওভার-ভোল্টেজ সুরক্ষা রয়েছে এবং এটি বৈদ্যুতিক নিরাপত্তা পরীক্ষার পরীক্ষাগার এবং ইলেকট্রনিক এবং বৈদ্যুতিক উত্পাদন উদ্যোগে ব্যাপকভাবে ব্যবহার করা যেতে পারে।
পরামিতি:
1. পরীক্ষা নাড়ি তরঙ্গরূপ: 10/700uS
তরঙ্গাকৃতি ত্রুটি ± 20%
আউটপুট পালস ভোল্টেজ 0 ~ 4kV, যা ক্রমাগত সমন্বয় করা যেতে পারে
ভোল্টেজ ডিজিটাল ডিসপ্লের নির্ভুলতা ± 5% ± 3 শব্দ
2. পরীক্ষা নাড়ি তরঙ্গরূপ: 1.2/ 50uS
তরঙ্গাকৃতি ত্রুটি ± 20%
আউটপুট পালস ভোল্টেজ 0 ~ 6kV, যা ক্রমাগত সমন্বয় করা যেতে পারে
ভোল্টেজ ডিজিটাল ডিসপ্লের নির্ভুলতা ± 5% ± 3 শব্দ
3. চার্জ এবং স্রাব সময় সেটিং: 1 সেকেন্ড ~ 999 সেকেন্ড
4. এর নির্ভুলতা ± 1%
5. চার্জ এবং স্রাব সময় সেট: 0 ~ 999 বার
6. এর নির্ভুলতা হল ± 1।
7. আউটপুট ভোল্টেজ polarity: ইতিবাচক এবং নেতিবাচক বিকল্প স্যুইচিং
8. পর্যবেক্ষণ আউটপুটের আংশিক ভোল্টেজ অনুপাত 1 ≤ 1000
9. Overcurrent সুরক্ষা এবং overvoltage সুরক্ষা ধারাবাহিকভাবে সুরক্ষা মান সেট করা যেতে পারে
(মেশিনে সমন্বয় সেটিংস)
10. ডিসপ্লে এবং অপারেশন মোড: 7 ইঞ্চি কালার টাচ স্ক্রিন (TK6070iH) ডিসপ্লে এবং মেনু ইন্টারফেস
অপারেশন;
11. উচ্চ ভোল্টেজ ট্রান্সফরমার শক্তি: 400VA
সার্কিটের ধরন | টাল পালস | গঘ | গ2 | আরঘ | আর2 | আর3 |
ঘ | 10/700us | 20uF | 0.2uF | 50Ω | 15Ω | 25Ω |
2 | 1.2/50us | 1uF | 30nF | 76Ω | 13Ω | 25Ω |
মন্তব্য |
যদি একই ফলাফল পাওয়া যায়, একটি বিকল্প পরীক্ষা জেনারেটর ব্যবহার করা যেতে পারে। দ্রষ্টব্য: সার্কিট 1 এবং সার্কিট 2 ITU-T সুপারিশ K.44 এর উপর ভিত্তি করে |
বিঃদ্রঃ:
(1) উপরের চিত্রে সার্কিট পালস ভোল্টেজ উৎপন্ন করতে ব্যবহৃত হয় এবং ব্যবহৃত উপাদানগুলির মান নিচে দেখানো হয়েছে।ক্যাপাসিটর C1 এর প্রারম্ভিক অবস্থা হল ভোল্টেজ Uc.10/ 700 μ s (10 μs আপাত তরঙ্গের সময়, 700 μ গুলি আধা পিক সময়, তার তরঙ্গাকৃতি চিত্র 9 এ দেখানো হয়েছে, T1 স্পষ্ট তরঙ্গের সময়, T স্পষ্ট হাফ পিক টাইম) পালস টেস্ট সার্কিট যোগাযোগ নেটওয়ার্কে বজ্রপাতের হস্তক্ষেপ অনুকরণ করতে ব্যবহৃত হয়।
(2) 1.2 / 50 μ s পালস টেস্ট সার্কিট বিতরণ ব্যবস্থায় ক্ষণস্থায়ী ভোল্টেজ অনুকরণ করতে ব্যবহৃত হয়। 1.2 μs কে ওয়েভফ্রন্ট টাইম হিসাবে গণ্য করা হয়, 50 μ সেগুলি আপাত অর্ধেক সর্বোচ্চ সময়।
(3) পালস ওয়েভফর্ম ওপেন সার্কিট কন্ডিশনে ওয়েভফর্মকে বোঝায়, এবং ওয়েভফর্ম বিভিন্ন লোড অবস্থার অধীনে ভিন্ন।যেহেতু ক্যাপাসিটর সি 1 এ প্রচুর পরিমাণে চার্জ সঞ্চয় করা হয়েছে, তাই আপনাকে হতে হবে
এই জেনারেটর ব্যবহার করার সময় খুব সাবধান।
