| MOQ.: | 1 |
| মূল্য: | To be Quoted |
| স্ট্যান্ডার্ড প্যাকিং: | নিরাপত্তা শক্ত কাগজ প্যাক বা পাতলা পাতলা কাঠ বাক্স |
| বিতরণ সময়কাল: | 25 কর্মদিবস |
| অর্থ প্রদানের পদ্ধতি: | T T |
| সরবরাহ ক্ষমতা: | প্রতি মাসে 80 সেট |

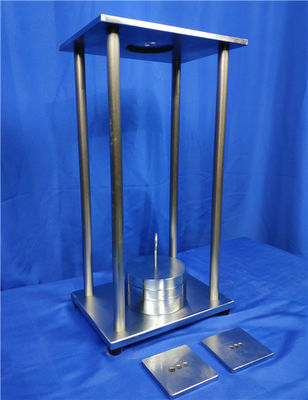

আইইসি 60884-1-চিত্র 30 প্লাগের শরীরে পিনের স্থিরকরণ যাচাই করতে পরীক্ষার ব্যবস্থা উদাহরণ
পণ্যের বিবরণ:
এই ডিভাইসটি আইইসি 60884-1 চিত্র 30 এর মান অনুসারে conএটি প্লাগের দৃness়তা এবং প্লাগ পিন পরীক্ষার জন্য ব্যবহৃত হয়।প্লাগটি একটি অনমনীয় ইস্পাত প্লেটে স্থাপন করা হয় যা প্লাগের পিনের জন্য উপযুক্ত গর্তযুক্ত থাকে।গর্তগুলির কেন্দ্রগুলির মধ্যকার দূরত্বটি প্লাগের স্ট্যান্ডার্ড শীটে প্রতিটি পিনের ক্রস-বিভাগীয় ক্ষেত্রের চারদিকে বৃত্তের কেন্দ্রগুলির মধ্যবর্তী দূরত্বগুলির সমান হবে।
প্রতিটি গর্তের পিন প্লাসের (6 ± 0,5) মিমি ক্রস-বিভাগীয় ক্ষেত্রফলের বৃত্তের সমান ব্যাসের সমান হবে।
প্লাগটি এমনভাবে স্টিলের প্লেটে অবস্থান করে যাতে চেনাশোনা করা বৃত্তগুলির কেন্দ্রগুলি গর্তগুলির কেন্দ্রগুলির সাথে মিলে যায়।
সারণী ১ in-তে প্রদত্ত সর্বাধিক প্রত্যাহার বলের সমান একটি টান পি প্রয়োগ করা হয়, ঘূর্ণন ছাড়াই, প্রতিটি পিনের 1 মিনিটের জন্য পিনের দ্রাঘিমাংশ অক্ষের দিকে।
প্লাগটি হিটিং ক্যাবিনেটে রাখার পরে 1 ঘন্টা, তাপমাত্রা (70 ± 2) ° সেঃ তাপমাত্রায় একটি গরম মন্ত্রিসভায় টান প্রয়োগ করা হয়।
পরীক্ষার পরে, প্লাগটি পরিবেষ্টিত তাপমাত্রায় শীতল হতে দেওয়া হয় এবং এটি যাচাই করা হবে যে 1 মিমি এর বেশি কোনও প্লাগের শরীরে কোনও পিন স্থানান্তরিত হয়নি।
প্রযুক্তিগত পরামিতি:
পরীক্ষা কেন্দ্রের সংখ্যা: 1
ওজন: 50N * 1, 20 এন * 2, 30 এন * 1, 4 এন * 1
স্ট্যান্ডার্ড মোজা: গ্রাহকের প্রয়োজনীয়তা অনুযায়ী, বিভিন্ন দেশের সকেট চয়ন করুন
মান অনুসারে: আইইসি 60884-1 চিত্র 30, ভিডিই 066, বিএস 1363
|
|
