লিমিটেড শর্ট-সার্কিট টেস্টার, বর্তমান জেনারেটর 1500 A, IEC 62368-1- Annex R
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Kingpo |
| সাক্ষ্যদান: | Calibration Certificate |
| মডেল নম্বার: | আইইসি 62368-1-সংযুক্তি আর |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 |
|---|---|
| মূল্য: | To be quoted |
| প্যাকেজিং বিবরণ: | সুরক্ষা শক্ত কাগজ প্যাক বা পাতলা পাতলা কাঠ বক্স |
| ডেলিভারি সময়: | স্টক পণ্য |
| পরিশোধের শর্ত: | T T |
| যোগানের ক্ষমতা: | 100 সেট / মাস |
|
বিস্তারিত তথ্য |
|||
| আউটপুট ভোল্টেজ: | DC120-250V | মানদণ্ড: | IEC62368-1 |
|---|---|---|---|
| আউটপুট বর্তমান: | ≥1500A | স্রাবের সময়: | ৫-২০ মিমি |
| কন্ট্রোল মোড: | পিসি | ইনপুট ভোল্টেজ: | AC220V±10％ 3KW |
| বিশেষভাবে তুলে ধরা: | av পরীক্ষার সরঞ্জাম,টিভি সিগন্যাল পরীক্ষক |
||
পণ্যের বর্ণনা
সীমিত শর্ট সার্কিট পরীক্ষা, আইইসি ৬২৩৬৮-১-অ্যানিমেড আর
R.3 পরীক্ষার পদ্ধতি
সরঞ্জাম প্রস্তুতকারকের দ্বারা সরবরাহ করা বা নির্দিষ্ট করা মেইন ক্যাবলের মাধ্যমে সোর্সটি ইইউটি-তে প্রয়োগ করা হবে। যদি কোনও মেইন ক্যাবল সরবরাহ করা বা নির্দিষ্ট করা না হয় তবে 1 মিটার দৈর্ঘ্যের 2,5 মিমি 2 বা 12 AWG ব্যবহার করা হবেডিসি উত্সগুলির জন্য, ক্যাবলটি সরঞ্জামটির সর্বাধিক নামমাত্র বর্তমানের জন্য আকারযুক্ত করা উচিত।
এই পরীক্ষাটি করার জন্য, সরঞ্জামটির গ্রাউন্ড সংযোগের সাথে সরঞ্জামটিতে একটি শর্ট সার্কিট প্রবেশ করানো উচিত। এটি করার সময়টি সরঞ্জামটির উপর নির্ভর করে।সরঞ্জাম নির্মাণ এবং সার্কিট ডায়াগ্রাম বিবেচনা করার পরে, শর্ট সার্কিটটি ইনপুট (সর্বনিম্ন প্রতিবন্ধকতা পয়েন্ট) এর নিকটতম পয়েন্টে, ফেজ কন্ডাক্টর এবং বিবেচনায় নেওয়া সুরক্ষা সংযোগ পথের মধ্যে প্রবেশ করা উচিত।সবচেয়ে খারাপ ক্ষেত্রে নির্ধারণ করার জন্য এই শর্ট সার্কিট প্রয়োগ করা যেতে পারে যেখানে একাধিক পয়েন্ট হতে পারে.
সুরক্ষা সংযোগ কন্ডাক্টর একটি উত্স সংযুক্ত করা হয় যা সংক্ষিপ্ত সার্কিট অবস্থার অধীনে 1 500 এ এর একটি এসি বা ডিসি বর্তমান সরবরাহ করতে সক্ষম, EUT এর জন্য উপযুক্ত,এবং নামমাত্র ভোল্টেজ বা সরঞ্জাম নামমাত্র ভোল্টেজ পরিসীমা মধ্যে কোনো ভোল্টেজ সমান একটি উৎস ভোল্টেজ ব্যবহার করেযদি সরঞ্জাম দ্বারা দেখা সম্ভাব্য শর্ট সার্কিট বর্তমানটি জানা থাকে, তবে পরীক্ষার জন্য ব্যবহৃত উত্সটি শর্ট সার্কিট অবস্থার অধীনে সেই বর্তমান সরবরাহ করতে সক্ষম হবে।প্রস্তুতকারকের নিরাপত্তা নির্দেশাবলীতে মূল্যায়নে ব্যবহৃত সম্ভাব্য শর্ট সার্কিট বর্তমান উল্লেখ করতে হবে।. বিবেচনায় নেওয়া সার্কিটকে সুরক্ষিত করার জন্য ওভারকরেন্ট সুরক্ষা ডিভাইসটি (ক্লজ আর.২ অনুসারে) সুরক্ষা সংযুক্তি কন্ডাক্টরের সাথে সিরিয়ায় রাখা হয়। পাওয়ার সাপ্লাই কর্ড,যদি প্রদান করা হয় বা নির্দিষ্ট করা হয়, পরীক্ষা চলাকালীন সংযুক্ত থাকবে।
পাত্রযুক্ত বা কনফর্মাল লেপযুক্ত সমন্বয়গুলির মধ্যে প্রতিরক্ষামূলক লিঙ্কিং কন্ডাক্টরগুলির জন্য সীমিত শর্ট সার্কিট পরীক্ষাটি পাত্রযুক্ত বা লেপযুক্ত নমুনার উপর পরিচালিত হয়।
পরীক্ষাটি আরও দু'বার করা হয় (মোট তিনবার, যদি না নির্মাতা একই নমুনার উপর পরীক্ষাটি পরিচালনা করতে সম্মত হন) ।পরীক্ষাটি চালিয়ে যাওয়া হয় যতক্ষণ না ওভারকরেন্ট সুরক্ষা ডিভাইসটি কাজ করে.
পরামিতিঃ
ডিসচার্জ ভোল্টেজ পরিসীমাঃ dc120-250v (নির্ধারিত)
ডিসচার্জের সীমাবদ্ধতাঃ ≥1500A (নির্ধারিত)
স্রাব সময়ঃ 5-100ms নিয়মিত
নিয়ন্ত্রণ মোডঃ পিসি
পাওয়ারঃ AC220V ± 10% 50Hz 3000W
বাহ্যিক মাত্রাঃ 1060×788×1361mm
সরঞ্জাম ওজনঃ 240 কেজি

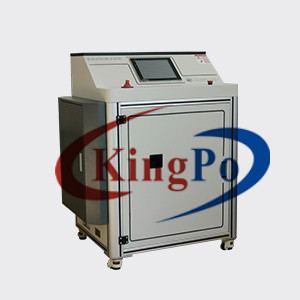

সরঞ্জাম কাঠামোঃ
বৈশিষ্ট্যঃ
প্রথমে ডিভাইসের ভিতরে ব্যাটারি চার্জ করুন, সেট ভোল্টেজে এটি ছাড়ুন, এবং তারপরে তাত্ক্ষণিক উচ্চ বর্তমান পরীক্ষাটি উপলব্ধি করুন। ছাড়ের সময় এবং ভোল্টেজ সেট করা যায়।ডিসচার্জ শেষ হওয়ার পর, এটি পরবর্তী পরীক্ষার জন্য স্বয়ংক্রিয়ভাবে চার্জ করবে। পরীক্ষার সময় স্রাব বর্তমান রেকর্ড করা হয়, এবং সিস্টেম স্বয়ংক্রিয়ভাবে একটি বর্তমান-সময় বক্ররেখা তৈরি করবে।
ফাংশনঃ
▪ স্বয়ংক্রিয়/মানুয়াল বৈশিষ্ট্য;
▪ স্রাব ভোল্টেজ এবং সীমিত সুরক্ষা সময় সেট করা যেতে পারে;
▪ তরঙ্গের আকৃতির বক্ররেখা বিশ্লেষণ ফাংশন;
▪ অতিরিক্ত চাপ ওভারকরেন্ট সুরক্ষা ফাংশন সঙ্গে;
▪ অপারেশন ইন্টারফেস (নীচে দেখানো হয়েছে)
