পেশাদার ইসিজি ইলেক্ট্রোড বৈদ্যুতিক পারফরম্যান্স পরীক্ষক ডিফিব্রিলেশন ± 1200mV শব্দ 0-2000μV পিপি
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | সিএন |
| পরিচিতিমুলক নাম: | kingpo |
| সাক্ষ্যদান: | ISO 17025 calibration certificate |
| মডেল নম্বার: | ডিজেওয়াই-৪ |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 |
|---|---|
| মূল্য: | to be quoted |
| ডেলিভারি সময়: | ৫-৭ কার্যদিবস |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | প্রতি মাসে 20 ইউনিট |
|
বিস্তারিত তথ্য |
|||
| প্রতিরোধ: | 0-20KΩ | ব্যাধি: | ± 1200MV |
|---|---|---|---|
| শব্দ: | 0-2000μV (পিপি) | প্রবাহ প্রতিরোধ: | ± 1200MV |
| ডিফিব্রিলেশন: | ± 1200MV | স্থিতিস্থাপক: | 27.5cmx22cmx10cm |
| বিশেষভাবে তুলে ধরা: | ইসিজি ইলেক্ট্রোড বৈদ্যুতিক কর্মক্ষমতা পরীক্ষক,ডিফিব্রিলেশন ইসিজি ইলেক্ট্রোড ইলেকট্রিক পারফরম্যান্স টেস্টার |
||
পণ্যের বর্ণনা

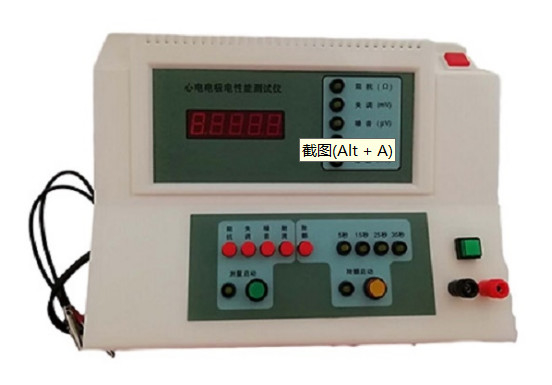

ডিজেওয়াই-৪ ইসিজি ইলেক্ট্রোড বৈদ্যুতিক কর্মক্ষমতা পরীক্ষক
সামগ্রিক মাত্রাঃ 27.5cmx22cmx10cm।
মোট মেশিনের ওজনঃ 2.5 কেজি।
ফিউজ: F2A 250V।
টেকনিক্যাল প্যারামিটারঃ
| পরীক্ষার আইটেম | উদ্দীপক শর্তাবলী | পরিধি | সঠিকতা | পরীক্ষার সময় |
| প্রতিরোধ | সিনোসাইডাল অল্টারনেটিং কারেন্ট | 0-20KΩ | 1KΩ এর চেয়ে কম বা সমান 2%±10Ω | > ৬০ বছর |
| ব্যাধি | ডিসি ইনপুট প্রতিবন্ধকতা | ±1200mV | ১০০ এমভি থেকে কম বা সমান ১%±১ এমভি | ৬০-৯০-এর দশক |
| শব্দ | আরসি ব্যান্ডপাস | 0-2000μV ((PP) | 150μV ±7.5μV এর চেয়ে কম বা সমান | ৬০-৩৬০ |
| প্রবাহ প্রতিরোধ | ডিসি বর্তমান | ±1200mV | ১০০ এমভি থেকে কম বা সমান ১%±১ এমভি | ৮ ঘণ্টার বেশি |
| ডিফিব্রিলেশন | ক্যাপাসিটর 10μF±5% | ±1200mV | ১০০ এমভি থেকে কম বা সমান ১%±১ এমভি | 5, ১৫, ২৫, ৩৫ |
পরিবেশগত অবস্থা
a) পাওয়ার সাপ্লাই ভোল্টেজঃ এসি 220V±10%, 50Hz±1Hz, ভাল গ্রাউন্ডিং সহ।
ঘরের তাপমাত্রাঃ ২৩°C±৫°C।
গ) আপেক্ষিক আর্দ্রতাঃ 40%±10%
ঘ) বায়ুমণ্ডলীয় চাপঃ ৭০.০.১০৬.০ কেপিএ।
স্ট্যান্ডার্ড কনফিগারেশনঃ 1 প্রধান ইউনিট, 1 বহিরাগত পাওয়ার সাপ্লাই, 1 নির্দেশিকা ম্যানুয়াল, 1 গ্রাউন্ডিং তার, 200nA সংযোগের 1 জোড়া, 15 ইলেক্ট্রোড জোড়া সিরিজ তার, 1 পোর্টেবল কেস
স্ট্যান্ডার্ডঃ
YY/T 0196-2005 এককালীন ইসিজি ইলেক্ট্রোড
ANSI/AAMI EC12:2000 ((R2005)
প্রয়োগের ক্ষেত্রঃ
এটি ইসিজি ইলেক্ট্রোডের বৈদ্যুতিক বৈশিষ্ট্য পরীক্ষা করার জন্য ব্যবহৃত হয়, যা শরীরের পৃষ্ঠের ইসিজি ইলেক্ট্রোডের জন্য উপযুক্ত, including disposable ECG electrodes with pre-installed conductive glue or self-adhesive ECG electrodes with pressure-sensitive conductive glue and disposable ECG electrodes with conductive glue placed according to the requirements before use .
ANSI/AAMI EC12:2000(R2005),YY/T O196-2005 "ডিসপোজাবল ইসিজি ইলেক্ট্রোড" লট পরিদর্শন এবং পর্যায়ক্রমিক পরিদর্শন জন্য প্রয়োজনীয়তা নির্ধারণ করে, অর্থাৎ,ইলেকট্রোড জোড়ার গ্রুপিং এবং প্রতিটি আইটেমের পরীক্ষার ক্রমউপরের পরীক্ষার আইটেমগুলির জন্য প্রয়োজনীয়তা নিম্নরূপঃ
| পরীক্ষার আইটেম | প্রতিরোধ | ব্যাধি | শব্দ | প্রবাহ প্রতিরোধ | ডিফিব্রিলেশন |
| ইন্ডাস্ট্রি স্ট্যান্ডার্ড প্রয়োজনীয়তা | < 3KΩ | < ১০০ এমভি | < ১৫০ মাইক্রোভোল্ট | < ১০০ এমভি | < ১০০ এমভি |
এসি প্রতিবন্ধকতা (সংক্ষিপ্তভাবে প্রতিবন্ধকতা)
একটি বিস্তৃত পরিমাপ সূচক যা একটি ইলেক্ট্রোড জোড়ার প্রতিরোধ এবং ক্যাপাসিটিভ রিএক্ট্যান্সকে উপস্থাপন করে।
পরীক্ষার সময়, যন্ত্রটি দুটি ইলেকট্রোড পরীক্ষার তারের মাধ্যমে ইলেকট্রোড জোড়ায় 100μA এর বেশি নয় এমন একটি পিক-টু-পিক মান সহ 10Hz সিনসোডাল এসি বর্তমান প্রয়োগ করে। এই ক্ষেত্রে,ইলেক্ট্রোড জোড়ার এসি প্রতিবন্ধকতা 3KΩ অতিক্রম করা উচিত নয়.
ডিসি অফসেট ভোল্টেজ (সংক্ষেপে অফসেট)
তাদের অর্ধ-সেল সম্ভাবনার পার্থক্যের কারণে দুটি একক-ব্যবহারযোগ্য ইসিজি ইলেক্ট্রোডের মধ্যে বিকশিত ভোল্টেজ।
ইলেকট্রোড জোড়া গঠনের পর, ১ মিনিটের স্থিতিশীলতার পরে, ইলেকট্রোড পরীক্ষার ক্যাবলের মাধ্যমে পরিমাপ করা ইলেকট্রোড জোড়ার ডিসি অফসেট ভোল্টেজ 100mV এর বেশি হওয়া উচিত নয়।
অভ্যন্তরীণ গোলমাল
একটি নির্দিষ্ট ফ্রিকোয়েন্সি ব্যান্ডের মধ্যে ভোল্টেজ সংকেতটি ইলেক্ট্রোড জোড়ার অফসেট ভোল্টেজের পরিবর্তন দ্বারা উপস্থাপিত হয়।
ইলেকট্রোড জোড়া গঠনের পর, ১ মিনিটের স্থিতিশীলতার পরে, পরবর্তী ৫ মিনিটের মধ্যে,০ ফ্রিকোয়েন্সি ব্যান্ডে ইলেক্ট্রোড জোড়া দ্বারা উত্পন্ন অভ্যন্তরীণ গোলমালের পিক-টু-পিক মান.15-100 Hz (প্রথম শ্রেণীর ফ্রিকোয়েন্সি রেসপন্স) যা ইলেক্ট্রোড টেস্ট ক্যাবল দ্বারা পরিমাপ করা হয় তা 150μV এর বেশি হওয়া উচিত নয়।
বায়াস বর্তমান সহনশীলতা (সংক্ষেপে "বর্তমান সহনশীলতা")
একটি নির্দিষ্ট ছোট DC বর্তমানের দীর্ঘমেয়াদী কর্মের অধীনে একটি স্থিতিশীল DC অফসেট ভোল্টেজ বজায় রাখার জন্য একটি ইলেক্ট্রোড জোড়ার ক্ষমতা।
ইলেকট্রোড জোড়াটি যন্ত্রের 200nA টার্মিনালে সংযুক্ত করা হয়, এবং তারপরে 200nA DC বর্তমানটি 8 ঘন্টারও বেশি সময় ধরে ইলেকট্রোড জোড়ায় অবিচ্ছিন্নভাবে প্রয়োগ করা হয়। পুরো সময়কালে,ইলেক্ট্রোড জোড়া জুড়ে ভোল্টেজের পরিবর্তন যা ইলেক্ট্রোড পরীক্ষার তারের দ্বারা পরিমাপ করা হয় তা 100mV এর বেশি হওয়া উচিত নয়.
সিমুলেটেড ডিফিব্রেশন রিকভারি পারফরম্যান্স (সংক্ষেপে "ডিফিব")
ডিফিব্রিলেশন কারেন্ট দ্বারা উদ্দীপিত হওয়ার পরে ইসিজি সনাক্তকরণ পুনরুদ্ধার করার জন্য ইলেক্ট্রোড জোড়ার ক্ষমতা।
পরীক্ষার সময়, যন্ত্রের 10μF ক্যাপাসিটর DC200V এ চার্জ করা হয়, এবং ইলেক্ট্রোড জোড়া এবং যন্ত্রের 100Ω প্রতিরোধকটি ইলেক্ট্রোড পরীক্ষার তারের মাধ্যমে সিরিয়ায় নির্গত হয়।ক্যাপাসিটর স্রাব শুরু করার পর 5th সেকেন্ডে ইলেক্ট্রোড জোড়া উপর ভোল্টেজ মান 100mV বেশী হওয়া উচিত নয়পরবর্তী ৩০ সেকেন্ডের মধ্যে, প্রতি ১০ সেকেন্ডে ভোল্টেজের পরিবর্তনের গড় হার ± 1mV/s এর বেশি হওয়া উচিত নয়। উপরোক্ত পরীক্ষার চারবারের পরেও এটি প্রয়োজনীয় যে,ইলেক্ট্রোড জোড়ার 10Hz এসি প্রতিবন্ধকতা 3KΩ এর বেশি হওয়া উচিত নয়.
